مقدمه : چرا مردم PLC و HMI را با هم اشتباه میگیرند؟
اگر تا به حال وارد یک تابلو برق صنعتی شده باشید یا با یک پیمانکار اتوماسیون صنعتی صحبت کرده باشید، احتمالاً این جمله را شنیدهاید: «برای این خط تولید هم PLC لازم دارید هم HMI». اما اگر از همان ابتدا کسی برایتان توضیح نداده باشد این دو دقیقاً چه کاری انجام میدهند و چه فرقی با هم دارند، بهراحتی ممکن است فکر کنید این دو، دو نام مختلف برای یک قطعهاند یا حتی بدتر، تصور کنید یکی از آنها زائد است و میتوانید از پروژه حذفش کنید.
این سردرگمی کاملاً طبیعی است. هر دو دستگاه معمولاً کنار هم، در یک تابلو برق یا نزدیک به یکدیگر روی خط تولید نصب میشوند. هر دو با برق صنعتی کار میکنند، هر دو به سیستم کنترل صنعتی متصل هستند و هر دو، در نگاه اول، «جعبههای الکترونیکی مرموزی» به نظر میرسند که کارشان را بدون توضیح واضح انجام میدهند. اما وقتی وارد دنیای اتوماسیون صنعتی و Industry 4.0 میشویم، خیلی زود متوجه میشویم که PLC و HMI دو نقش کاملاً متفاوت اما مکمل هم دارند؛ یکی «مغز متفکر» سیستم است و دیگری «چشم و پنجره» ارتباط انسان با آن مغز.
در این مقاله قصد داریم بهصورت کامل و بدون پیچیدگیهای فنی غیرضروری، تفاوت PLC و HMI را از هر جهت بررسی کنیم: تعریف دقیق هر کدام، وظیفه واقعیشان در یک سیستم کنترل، جدول مقایسه مستقیم، و در نهایت اینکه چطور تصمیم بگیرید پروژه شما به کدامیک، یا به هر دو، نیاز دارد.
PLC چیست؟ (تعریف تخصصی)
PLC مخفف عبارت Programmable Logic Controller است، یعنی «کنترلکننده منطقی قابل برنامهریزی». به زبان ساده، PLC یک کامپیوتر صنعتی تخصصی است که وظیفهاش دریافت اطلاعات از سنسورها، پردازش آنها بر اساس منطقی که برنامهنویس تعریف کرده، و صدور فرمان به عملگرها (مثل موتورها، شیرهای برقی، رلهها و غیره) است.
برخلاف کامپیوترهای معمولی که برای کارهای عمومی طراحی شدهاند، PLC مخصوص محیطهای سخت صنعتی ساخته میشود؛ محیطهایی با دما و رطوبت بالا، لرزش، نویز الکتریکی و شرایطی که یک کامپیوتر خانگی معمولاً در آنها دوام نمیآورد. هسته اصلی PLC یک واحد پردازش مرکزی صنعتی (CPU صنعتی) است که بهطور مداوم و در چرخههای بسیار سریع، وضعیت ورودیها را میخواند، برنامه را اجرا میکند و خروجیها را بهروزرسانی میکند. این چرخه که به آن Scan Cycle گفته میشود، هزاران بار در ثانیه تکرار میشود تا سیستم بتواند در لحظه به تغییرات واکنش نشان دهد.

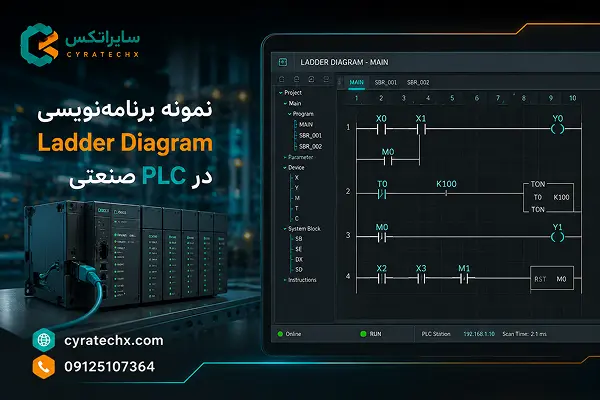

خدمات برنامهنویسی PLC معمولاً با استانداردی به نام IEC 61131-3 انجام میشود که چند زبان برنامهنویسی صنعتی را تعریف کرده است؛ رایجترین آنها منطق Ladder Diagram (که شبیه به مدارهای رلهای سنتی طراحی شده و برای برقکاران آشناست) و Structured Text (که به زبانهای برنامهنویسی متنی مثل Pascal شباهت دارد) هستند. این استاندارد باعث شده برنامههای PLC، صرفنظر از برند دستگاه، تا حد زیادی از یک منطق مشترک پیروی کنند.
وظیفه اصلی PLC در سیستم کنترل
اگر بخواهیم نقش PLC را در یک جمله خلاصه کنیم: PLC تصمیمگیرنده سیستم است. تمام منطق کنترلی، تمام شرطها (اگر این اتفاق افتاد، آن کار را انجام بده)، تمام زمانبندیها و توالیهای عملیاتی، درون PLC تعریف و اجرا میشوند. برای مثال در یک خط بستهبندی، PLC است که تشخیص میدهد محصول روی نوار نقاله به سنسور رسیده، سپس فرمان میدهد بازوی رباتیک حرکت کند، محصول را بردارد و در جعبه قرار دهد؛ همه اینها بدون نیاز به دخالت مستقیم یک اپراتور انسانی و صرفاً بر اساس منطقی که از قبل برنامهریزی شده است.
نکته مهم این است که PLC بهتنهایی هیچ صفحه نمایشی برای نمایش اطلاعات به انسان ندارد (مگر یک صفحه بسیار ساده با چند رقم برای عیبیابی اولیه). PLC صرفاً با دنیای سنسورها و عملگرها صحبت میکند، نه با اپراتور انسانی. دقیقاً همینجاست که نیاز به HMI پیش میآید.

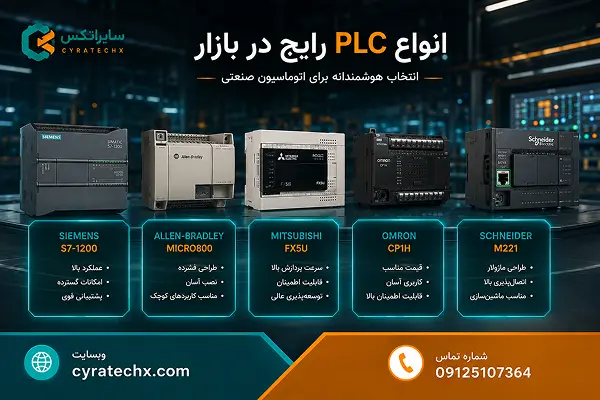

انواع PLC رایج در بازار
در بازار ایران و جهان، برندهای متعددی در زمینه PLC فعالیت میکنند که هر کدام برای کاربردها و بودجههای مختلف مناسب هستند:
- زیمنس (Siemens): با سریهای S7-1200، S7-1500 و S7-300/400، یکی از پرکاربردترین برندها در صنایع بزرگ و پروژههای حساس است. نرمافزار TIA Portal زیمنس امکانات گستردهای برای برنامهنویسی و شبیهسازی فراهم میکند.
- دلتا (Delta): انتخابی مقرونبهصرفه و پرطرفدار برای صنایع کوچک و متوسط، بهویژه در پروژههایی که محدودیت بودجه وجود دارد.
- الاس (LS Electric): با نسبت قیمت به کیفیت مناسب، در بسیاری از خطوط تولید ایرانی مورد استفاده قرار میگیرد.
- اشنایدر (Schneider Electric): با سریهای Modicon، ترکیبی از کیفیت اروپایی و پشتیبانی گسترده جهانی ارائه میدهد.
انتخاب برند مناسب PLC معمولاً به عواملی مثل مقیاس پروژه، بودجه، نیاز به پشتیبانی محلی و سازگاری با تجهیزات موجود در کارخانه بستگی دارد.

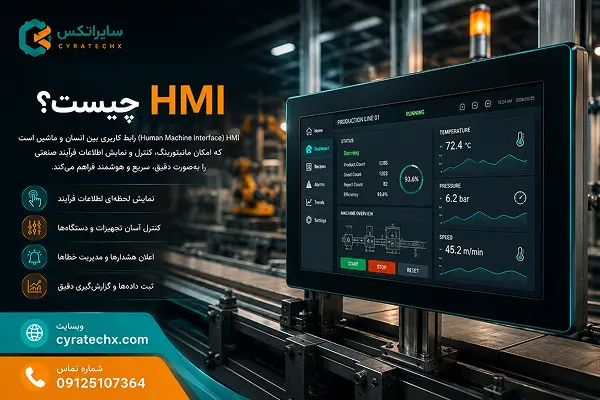

HMI چیست؟ (تعریف تخصصی)
HMI مخفف Human Machine Interface یا «رابط انسان و ماشین» است. برخلاف PLC که صرفاً با سنسورها و عملگرها ارتباط دارد، HMI پلی است میان اپراتور انسانی و کل سیستم کنترل. HMI معمولاً به شکل یک پنل لمسی صنعتی (Touch Panel) عرضه میشود که روی تابلو برق یا کنار دستگاه نصب میشود، هرچند نسخههای نرمافزاری آن که روی کامپیوترهای صنعتی اجرا میشوند نیز رایج هستند.
وظیفه HMI نمایش اطلاعات لحظهای از وضعیت فرآیند تولید به زبانی قابلفهم برای انسان است: دما، فشار، سرعت نوار نقاله، وضعیت روشن یا خاموش بودن موتورها، هشدارهای خطا و بسیاری پارامترهای دیگر. علاوه بر نمایش، HMI امکان کنترل و تعامل را نیز فراهم میکند؛ یعنی اپراتور میتواند از طریق دکمهها یا فیلدهای ورودی روی صفحه HMI، فرمانهایی مثل شروع، توقف، تغییر سرعت یا تنظیم مقادیر مرجع (Setpoint) را به سیستم ارسال کند.
وظیفه اصلی HMI در تعامل با اپراتور
اگر PLC را «مغز» سیستم بدانیم، HMI را میتوان «چشم و پنجره دیدهبانی» نامید. HMI اطلاعاتی که در پسزمینه در حال پردازش توسط PLC است را به شکلی بصری، ساده و قابل درک برای اپراتور نمایش میدهد. بدون HMI، اپراتور هیچ راهی برای فهمیدن اینکه در لحظه چه اتفاقی در خط تولید میافتد نخواهد داشت، مگر اینکه مستقیماً به تجهیزات فیزیکی نگاه کند که در بسیاری از موارد عملاً غیرممکن یا خطرناک است (مثلاً نظارت بر دمای داخل یک کوره صنعتی).
از منظر ایمنی نیز HMI نقش حیاتی دارد. سیستمهای هشدار (Alarm) که در لحظه بروز خطا، اپراتور را مطلع میکنند، معمولاً از طریق HMI نمایش داده میشوند. این هشدارها میتوانند از یک اخطار ساده (مثل پر شدن مخزن) تا یک وضعیت اضطراری (مثل افزایش ناگهانی فشار) را شامل شوند و به اپراتور امکان واکنش سریع میدهند.

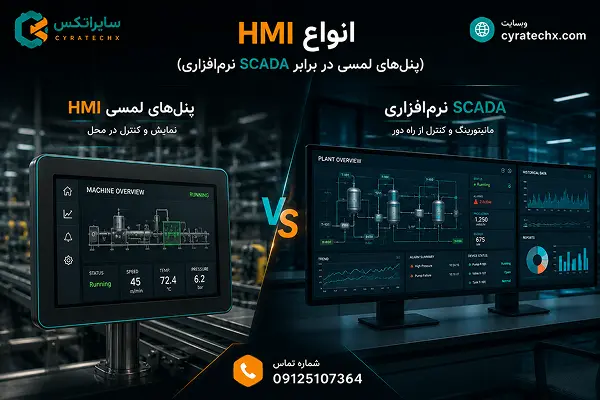

انواع HMI (پنلهای لمسی در برابر SCADA نرمافزاری)
HMI در دو دسته کلی عرضه میشود:
- پنلهای لمسی صنعتی (Embedded HMI): دستگاههای فیزیکی با صفحه نمایش لمسی که مستقیماً به PLC متصل میشوند. این پنلها معمولاً برای یک ماشین یا یک بخش مشخص از خط تولید استفاده میشوند و مقیاسی کوچکتر و محلیتر دارند.
- سیستمهای SCADA (Supervisory Control and Data Acquisition): نرمافزارهای تحت کامپیوتر که علاوه بر نمایش اطلاعات، امکان جمعآوری داده از چندین PLC در سراسر یک کارخانه یا حتی چندین سایت جغرافیایی، ذخیرهسازی تاریخچه دادهها (Historian) و تولید گزارشهای تحلیلی را فراهم میکنند. اگر پروژه شما نیاز به دیدی کلانتر از کل کارخانه دارد، احتمالاً موضوع بحث شما دیگر HMI ساده نیست بلکه SCADA است؛ موضوعی که در مقالهای جداگانه با عنوان «تفاوت HMI و SCADA» بهطور مفصل به آن پرداختهایم.

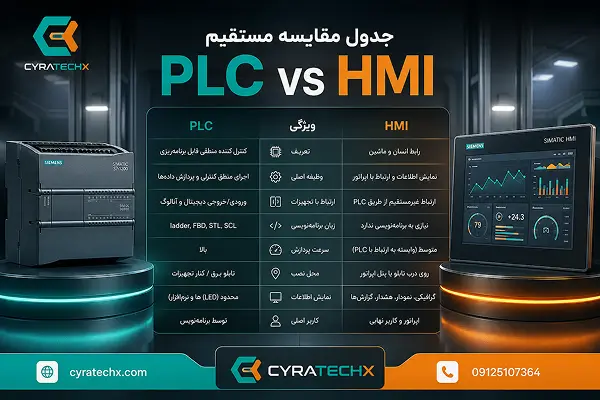

جدول مقایسه مستقیم PLC و HMI
برای اینکه تفاوت PLC و HMI را در یک نگاه ببینید، جدول زیر مهمترین معیارهای مقایسه این دو تجهیز را کنار هم قرار داده است:
| معیار | PLC | HMI |
|---|---|---|
| نقش اصلی در سیستم | تصمیمگیرنده و پردازشگر منطق کنترلی | رابط نمایش و تعامل انسان با سیستم |
| نوع پردازش | پردازش سیگنالهای دیجیتال و آنالوگ از سنسورها | نمایش گرافیکی داده و دریافت فرمان اپراتور |
| خروجی | فرمان به عملگرها (موتور، شیر، رله) | تصویر، نمودار، هشدار روی صفحه نمایش |
| نحوه برنامهنویسی | Ladder Diagram، Structured Text (مطابق IEC 61131-3) | طراحی صفحات گرافیکی، تعریف تگ و انیمیشن |
| نیاز به دانش تخصصی | دانش برق صنعتی و منطق کنترل | دانش طراحی رابط کاربری و آشنایی با تگهای PLC |
| هزینه تقریبی | متغیر بر اساس برند و تعداد ورودی/خروجی | معمولاً بر اساس سایز صفحه نمایش و امکانات نرمافزاری |
| وابستگی عملکردی | میتواند مستقل از HMI کار کند | بدون اتصال به PLC یا کنترلر، عملاً بیفایده است |
همانطور که در جدول بالا مشخص است، این دو تجهیز نه رقیب هم بلکه مکمل یکدیگرند و هرکدام نقشی کاملاً متفاوت در معماری سیستم کنترل ایفا میکنند.
آیا PLC و HMI جایگزین یکدیگرند یا مکمل هم؟
پاسخ کوتاه: خیر، این دو جایگزین هم نیستند. PLC و HMI در یک معماری سیستم کنترل، دو لایه مجزا اما بههمپیوسته را تشکیل میدهند. PLC در لایه کنترل عملیاتی قرار دارد و مستقیماً با دنیای فیزیکی (سنسور و عملگر) در ارتباط است، در حالی که HMI در لایه نظارت و تعامل انسانی قرار میگیرد.
ارتباط میان این دو معمولاً از طریق پروتکلهای ارتباطی صنعتی استاندارد انجام میشود؛ پروتکلهایی مانند Modbus (یکی از قدیمیترین و پرکاربردترین پروتکلهای صنعتی)، Profinet (پروتکل صنعتی مبتنی بر اترنت که توسط زیمنس توسعه یافته) و Ethernet/IP. این پروتکلها اطمینان میدهند که دادههای خواندهشده توسط PLC، بهدرستی و بدون تأخیر قابل توجه به HMI منتقل شوند و بالعکس، فرمانهای صادرشده از HMI نیز به PLC برسند.
نکته کلیدی این است: HMI هیچ منطق کنترلی مستقلی ندارد. اگر HMI از کار بیفتد، خط تولید همچنان (در بسیاری از موارد) به کار خود ادامه میدهد چون منطق کنترل درون PLC ذخیره شده است؛ اما اپراتور دیگر هیچ دیدی نسبت به وضعیت سیستم نخواهد داشت و نمیتواند فرمان جدیدی صادر کند. برعکس، اگر PLC از کار بیفتد، HMI عملاً هیچ دادهای برای نمایش نخواهد داشت و کل خط تولید متوقف میشود.
مثال کاربردی واقعی — نحوه ارتباط PLC و HMI در یک خط تولید
برای درک بهتر این ارتباط، یک سناریوی واقعی از یک خط بستهبندی مواد غذایی را در نظر بگیرید:
سنسورهای نصبشده روی نوار نقاله، عبور بستههای محصول را تشخیص میدهند و این سیگنال را بهصورت لحظهای به PLC ارسال میکنند. PLC بر اساس برنامهای که از قبل تعریف شده، تشخیص میدهد که آیا سرعت نوار نقاله باید تغییر کند، آیا بازوی رباتیک باید فعال شود یا خیر، و آیا وضعیت غیرعادی مثل گیر کردن بسته در مسیر رخ داده است یا نه.
همزمان، PLC این اطلاعات (سرعت فعلی نوار، تعداد بستههای شمارششده، وضعیت هشدارها) را از طریق پروتکل Modbus یا Profinet به HMI ارسال میکند. اپراتوری که کنار خط تولید ایستاده، روی صفحه HMI میبیند که در حال حاضر ۴۲۰ بسته در ساعت پردازش شده، دمای داخل تونل انقباض حرارتی در محدوده مجاز است، و هیچ خطایی ثبت نشده. اگر اپراتور بخواهد سرعت خط را کاهش دهد (مثلاً برای تعویض یک رول فیلم بستهبندی)، این کار را از طریق یک دکمه یا اسلایدر روی صفحه HMI انجام میدهد؛ این فرمان بلافاصله به PLC ارسال شده و PLC آن را در منطق کنترلی خود اعمال میکند.
این چرخه پیوسته بین PLC و HMI، دقیقاً همان چیزی است که به خدمات اتوماسیون صنعتی مدرن، هوشمندی و انعطافپذیری میدهد؛ ترکیبی از تصمیمگیری خودکار دقیق (PLC) و نظارت و کنترل انسانی هوشمندانه (HMI).
چه زمانی فقط PLC کافی است و چه زمانی HMI هم لازم میشود؟
این سؤالی است که بسیاری از صاحبان کسبوکارهای کوچک و متوسط قبل از سرمایهگذاری در تجهیزات اتوماسیون از خود میپرسند. پاسخ به چند عامل بستگی دارد:
مقیاس پروژه: اگر پروژه شما بسیار کوچک است و تعامل انسانی در آن حداقلی است (مثلاً یک سیستم کنترل ساده روشن و خاموش کردن یک پمپ بر اساس سطح مخزن)، ممکن است بتوانید بدون HMI و صرفاً با چند چراغ سیگنال و کلید فیزیکی کار را پیش ببرید. اما بهمحض اینکه پیچیدگی سیستم افزایش مییابد، نبود HMI باعث میشود عیبیابی و نظارت بسیار دشوار شود.
تعداد اپراتور و نیاز به نظارت مستمر: اگر خط تولید نیاز به حضور و نظارت مداوم اپراتور دارد، HMI عملاً یک ضرورت است، نه یک انتخاب لوکس. بدون HMI، اپراتور مجبور است برای فهمیدن هر تغییر کوچک در وضعیت سیستم، مستقیماً به تجهیزات فیزیکی مراجعه کند که هم زمانبر است و هم در بسیاری موارد خطرناک.
نیاز به لاگبرداری و گزارشگیری: اگر کسبوکار شما نیاز به ثبت تاریخچه تولید، تحلیل عملکرد خط یا ارائه گزارش به مدیریت یا نهادهای نظارتی دارد، تنها PLC بهتنهایی این قابلیت را ندارد. در این حالت، نیاز به HMI پیشرفته یا حتی یک سیستم SCADA کامل خواهید داشت که قابلیتهای ذخیرهسازی و گزارشگیری تاریخچه داده را فراهم میکند.
بهطور خلاصه، در تقریباً تمام پروژههای صنعتی امروزی که با اپراتور انسانی سروکار دارند، ترکیب PLC و HMI بهعنوان استاندارد صنعت پذیرفته شده است و صرفهجویی در هزینه HMI معمولاً در بلندمدت هزینههای بیشتری (از نظر زمان عیبیابی، ریسک ایمنی و کاهش بهرهوری) به همراه دارد.
چالشهای رایج در پیادهسازی همزمان PLC و HMI
با وجود مزایای فراوان استفاده ترکیبی از PLC و HMI، پیادهسازی صحیح این دو در کنار هم با چالشهای فنی جدی همراه است که بسیاری از کارفرمایان از قبل از آنها آگاه نیستند:
ناسازگاری پروتکل ارتباطی: یکی از رایجترین مشکلات، ناسازگاری میان برند PLC و برند HMI است. اگرچه پروتکلهایی مانند Modbus بهصورت گسترده پشتیبانی میشوند، اما پیادهسازی این پروتکلها در برندهای مختلف گاهی تفاوتهای ظریفی دارد که میتواند منجر به مشکلات ارتباطی، تأخیر در انتقال داده یا حتی قطعی کامل ارتباط شود.
پیچیدگی برنامهنویسی و طراحی صفحات: طراحی صفحات HMI که هم زیبا و کاربرپسند باشند و هم تمام اطلاعات لازم را بهطور مؤثر نمایش دهند، نیازمند تخصص ترکیبی از دانش صنعتی و طراحی رابط کاربری است؛ ترکیبی که کمتر شرکتی بهطور کامل در اختیار دارد.
هزینه پنهان نگهداری: بسیاری از پروژهها در مرحله پیادهسازی اولیه تمرکز کاملی بر هزینه خرید تجهیزات دارند، اما هزینههای نگهداری بلندمدت، بهروزرسانی نرمافزار، پشتیبانی فنی و آموزش اپراتورها را نادیده میگیرند. این هزینههای پنهان میتوانند در طول زمان بسیار بیشتر از هزینه اولیه خرید تجهیزات باشند.
راهحل — چرا پیادهسازی PLC و HMI را باید به تیم متخصص سایراتکس بسپارید؟
با توجه به تمام نکات فنی که در این مقاله بررسی کردیم، مشخص است که طراحی و پیادهسازی صحیح یک سیستم اتوماسیون صنعتی که PLC و HMI را بهدرستی و بدون خطا در کنار هم به کار میگیرد، نیازمند تجربه و تخصص واقعی است؛ نه صرفاً دانش تئوری.
انتخاب برند مناسب PLC و HMI بر اساس نیاز واقعی پروژه، طراحی تابلو برق صنعتی استاندارد، برنامهنویسی منطق کنترلی دقیق و بدون خطا، طراحی صفحات HMI کاربرپسند و قابلفهم برای اپراتورها، و در نهایت ارائه پشتیبانی فنی مستمر پس از راهاندازی، همگی مواردی هستند که تیم سایراتکس در طول سالها فعالیت در حوزه اتوماسیون صنعتی، تجربه عملی و اثباتشدهای در آنها کسب کرده است.
اگر شما نیز در حال ارزیابی گزینههای اتوماسیون برای خط تولید یا کارخانه خود هستید و میخواهید مطمئن شوید که سیستم PLC و HMI انتخابی شما دقیقاً متناسب با نیاز واقعی کسبوکارتان طراحی میشود، همین حالا با تیم مشاوره شرکت اتوماسیون صنعتی سایراتکس تماس بگیرید تا در اولین گام، ارزیابی رایگان از نیازهای پروژه شما انجام شود.
سوالات متداول (FAQ)
۱. آیا میتوان PLC را بدون HMI راهاندازی کرد؟ بله، از نظر فنی کاملاً امکانپذیر است. PLC میتواند بدون هیچ HMIای، تنها با استفاده از سوئیچها و چراغهای سیگنال فیزیکی کار کند. اما این روش تنها برای پروژههای بسیار کوچک و ساده توصیه میشود، چون نظارت و عیبیابی بدون رابط بصری بسیار دشوار و زمانبر خواهد بود.
۲. قیمت راهاندازی سیستم PLC و HMI چقدر است؟ هزینه راهاندازی به عواملی مثل برند انتخابی، تعداد ورودی و خروجی موردنیاز PLC، سایز و امکانات صفحه نمایش HMI، و پیچیدگی برنامهنویسی موردنیاز بستگی دارد. برای دریافت برآورد دقیق متناسب با پروژه خودتان، بهتر است با تیم مشاوره سایراتکس تماس بگیرید تا بر اساس نیاز واقعی شما، برآورد هزینه ارائه شود.
۳. آیا HMI فقط برای نمایش است یا میتواند فرمان هم بدهد؟ HMI هر دو کار را انجام میدهد. علاوه بر نمایش اطلاعات لحظهای فرآیند تولید، HMI به اپراتور امکان میدهد از طریق دکمهها، اسلایدرها و فیلدهای ورودی، فرمانهای کنترلی مانند شروع، توقف یا تغییر پارامترها را مستقیماً به PLC ارسال کند.
۴. بهترین برند PLC و HMI برای صنایع کوچک و متوسط کدام است؟ برای صنایع کوچک و متوسط، برندهایی مانند دلتا و الاس معمولاً به دلیل قیمت مناسبتر و پشتیبانی خوب در بازار ایران انتخاب مطلوبی هستند. برای پروژههای بزرگتر یا حساستر، برندهایی مانند زیمنس و اشنایدر با وجود هزینه بالاتر، امکانات و پایداری بیشتری ارائه میدهند.
۵. تفاوت HMI و SCADA چیست؟ HMI معمولاً یک پنل نمایش محلی برای یک ماشین یا بخش مشخص از خط تولید است، در حالی که SCADA یک سیستم نرمافزاری گستردهتر است که میتواند دادههای چندین PLC را از سراسر یک کارخانه یا حتی چند سایت جغرافیایی جمعآوری، ذخیره و تحلیل کند. برای بررسی کامل این موضوع، مقاله اختصاصی «تفاوت HMI و SCADA» را در وبلاگ سایراتکس مطالعه کنید.
جمعبندی
در این مقاله بهطور کامل فرق PLC و HMI را از زوایای مختلف بررسی کردیم. دیدیم که PLC مغز متفکر و تصمیمگیرنده سیستم کنترل صنعتی است که مستقیماً با سنسورها و عملگرها در ارتباط است، در حالی که HMI پل ارتباطی میان این مغز پردازشگر و اپراتور انسانی است و اطلاعات را به شکلی قابلفهم نمایش میدهد و امکان کنترل تعاملی را فراهم میکند.
نکته کلیدی که باید همیشه به خاطر داشته باشید این است که تفاوت PLC و HMI به این معنا نیست که یکی جایگزین دیگری میشود؛ بلکه این دو تجهیز، دو لایه مکمل از یک معماری واحد هستند که با پروتکلهای ارتباطی استاندارد مانند Modbus و Profinet با یکدیگر در ارتباطند. انتخاب درست میان استفاده از HMI ساده یا سیستم SCADA پیشرفتهتر نیز به مقیاس، بودجه و نیازهای گزارشگیری پروژه شما بستگی دارد.
اگر این مقاله به روشن شدن ابهامات شما درباره تفاوت PLC و HMI کمک کرد، خوشحال میشویم آن را با همکاران و دوستان خود در صنعت به اشتراک بگذارید یا سؤالات و تجربیات خود را در بخش نظرات با ما در میان بگذارید.
