تصور کنید اپراتوری در یک خط تولید بزرگ، بدون هیچ رابط بصری، مجبور باشد وضعیت دهها موتور، سنسور و شیر کنترلی را فقط از روی چراغهای چشمکزن و صداهای دستگاه حدس بزند. چنین شرایطی نهتنها بهرهوری را نابود میکند، بلکه ریسک خطای انسانی و توقفهای پرهزینه را به شدت افزایش میدهد. دقیقاً همینجاست که پرسش «HMI چیست» برای هر مدیر کارخانه، مهندس اتوماسیون یا حتی توسعهدهنده نرمافزارهای صنعتی اهمیت پیدا میکند. HMI یا Human Machine Interface، پلی است میان انسان و دنیای پیچیده ماشینآلات صنعتی؛ پلی که اگر درست طراحی نشود، میتواند تمام مزایای اتوماسیون را زیر سوال ببرد.
در این مقاله قصد داریم بهصورت کامل و از زوایای مختلف به موضوع HMI بپردازیم؛ از تعریف دقیق فنی گرفته تا اجزای سختافزاری و نرمافزاری، انواع مختلف آن، کاربردهای صنعتی، مزایا، چالشهای رایج پیادهسازی و در نهایت راهکارهایی برای انتخاب یا طراحی یک سیستم HMI کارآمد. اگر به دنبال پاسخی جامع و قابلاتکا برای این پرسش هستید، تا پایان این راهنما همراه ما بمانید.
HMI چیست و چرا در صنعت امروز حیاتی است؟
تعریف دقیق HMI (Human Machine Interface)
HMI مخفف عبارت Human Machine Interface به معنای «رابط انسان و ماشین» است. به زبان ساده، HMI هر نوع صفحه، پنل یا نرمافزاری است که به اپراتور یا کاربر انسانی اجازه میدهد با یک دستگاه، ماشین یا سیستم صنعتی تعامل داشته باشد؛ چه از طریق مشاهده دادهها و وضعیت تجهیزات و چه از طریق ارسال فرمانهای کنترلی.
در تعریف فنیتر، HMI معمولاً بهعنوان لایهای بین اپراتور انسانی و کنترلرهای صنعتی مانند PLC (کنترلکننده منطقی قابل برنامهریزی) قرار میگیرد. این لایه، دادههای خام و پیچیدهای که از سنسورها، موتورها و تجهیزات میدانی جمعآوری میشود را به شکلی قابلفهم، بصری و قابل تعامل برای انسان تبدیل میکند. برای مثال، بهجای اینکه اپراتور مجبور باشد کدهای عددی خام دما یا فشار را بخواند، یک نمودار رنگی یا گیج (Gauge) ساده وضعیت لحظهای سیستم را نشان میدهد.
اهمیت HMI در صنعت امروز از آنجا ناشی میشود که با گسترش مفاهیمی مانند اینترنت اشیای صنعتی (IIoT) و کارخانههای هوشمند، حجم دادههای تولیدشده در خطوط تولید بهشدت افزایش یافته است. بدون یک رابط انسانی مناسب، این دادهها عملاً بیفایده خواهند بود؛ چراکه هیچ اپراتوری قادر به تحلیل همزمان هزاران پارامتر خام نیست. HMI دقیقاً همین شکاف را پر میکند و امکان تصمیمگیری سریع، دقیق و مبتنی بر داده را برای نیروی انسانی فراهم میسازد.

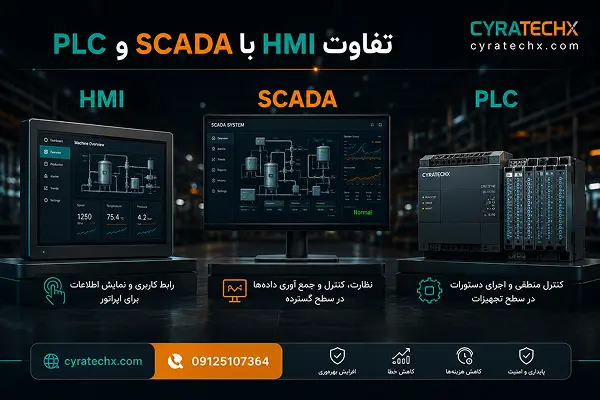

تفاوت HMI با SCADA و PLC
یکی از رایجترین سردرگمیها برای کسانی که تازه وارد دنیای اتوماسیون صنعتی میشوند، تفاوت PLC و HMI و SCADA است. اگرچه این سه مفهوم در کنار هم و در یک اکوسیستم واحد کار میکنند، اما نقشهای کاملاً متفاوتی دارند.
PLC (Programmable Logic Controller) مغز متفکر عملیات است؛ دستگاهی سختافزاری که منطق کنترلی را اجرا میکند، ورودیها را از سنسورها میخواند و بر اساس برنامهنویسی از پیش تعریفشده، خروجیها (مانند روشن یا خاموش کردن موتورها) را کنترل میکند. PLC معمولاً هیچ رابط بصری قابلتوجهی برای اپراتور ندارد و بیشتر در پسزمینه عمل میکند.
HMI همانطور که گفته شد، لایه نمایش و تعامل انسانی است که معمولاً به یک یا چند PLC متصل میشود و اطلاعات را در سطح یک ماشین یا خط تولید محدود نمایش میدهد.
SCADA (Supervisory Control and Data Acquisition) یک گام فراتر میرود. SCADA یک سیستم نظارتی در سطح کلان است که میتواند دادهها را از چندین PLC، چندین HMI و حتی چندین سایت جغرافیایی مختلف جمعآوری کرده و در یک مرکز کنترل واحد نمایش دهد. به بیان ساده، اگر HMI را دید یک اپراتور روی یک ماشین خاص بدانیم، SCADA دید مدیریتی و یکپارچه از کل کارخانه یا حتی چندین کارخانه است.
درک این تفاوت برای هر کسی که قصد سرمایهگذاری در پروژههای اتوماسیون دارد، حیاتی است؛ چراکه انتخاب نادرست بین این سه لایه میتواند منجر به هزینههای اضافی یا کمبود قابلیتهای مورد نیاز شود.

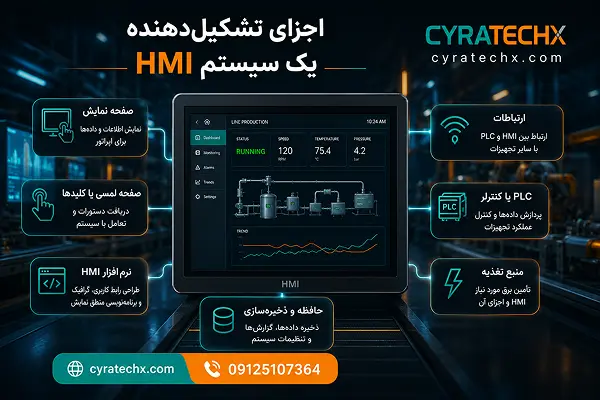

اجزای تشکیلدهنده یک سیستم HMI
یک سیستم HMI کامل از ترکیب سختافزار و نرمافزار تشکیل میشود که هرکدام نقش مشخصی در عملکرد نهایی سیستم دارند.
سختافزار HMI (پنلهای لمسی صنعتی، مانیتورهای Rugged)
سختافزار HMI معمولاً به شکل پنلهای لمسی صنعتی (Industrial Touch Panels) عرضه میشود که برخلاف تبلتها یا مانیتورهای معمولی، برای تحمل شرایط سخت محیطهای صنعتی طراحی شدهاند. این پنلها باید در برابر گرد و غبار، رطوبت، نوسانات دما، ارتعاش و حتی مواد شیمیایی مقاوم باشند. به همین دلیل، درجه حفاظت IP (Ingress Protection) یکی از مهمترین مشخصات فنی این تجهیزات محسوب میشود؛ برای مثال IP65 به معنای مقاومت کامل در برابر گرد و غبار و مقاومت در برابر پاشش آب است.
برندهای شناختهشدهای مانند Siemens، Schneider Electric و Delta در این حوزه فعال هستند و طیف وسیعی از پنلهای HMI را با اندازهها و قابلیتهای مختلف ارائه میدهند. انتخاب سختافزار مناسب باید بر اساس شرایط محیطی محل نصب، اندازه صفحه مورد نیاز برای نمایش اطلاعات، و میزان تعامل مورد انتظار از اپراتور صورت گیرد.
نرمافزار و پلتفرمهای طراحی HMI
در کنار سختافزار، نرمافزار طراحی HMI نقش کلیدی در تجربه کاربری نهایی ایفا میکند. این نرمافزارها به مهندسان اجازه میدهند صفحات نمایش، انیمیشنها، هشدارها و منطق تعامل کاربر را طراحی کنند. برخی از شناختهشدهترین پلتفرمهای این حوزه عبارتند از WinCC از زیمنس، iFIX از GE Digital و Ignition که به دلیل معماری مبتنی بر وب و مقیاسپذیری بالا، محبوبیت زیادی در سالهای اخیر پیدا کرده است.
دو مفهوم کلیدی در طراحی نرمافزار HMI عبارتند از Tag و Alarm Management. Tag در واقع یک متغیر داده است که مقدار یک پارامتر خاص (مانند دما یا فشار یک مخزن) را نگهداری میکند و در صفحه HMI بهصورت زنده نمایش داده میشود. Alarm Management نیز سیستم مدیریت هشدارهاست که وظیفه دارد در صورت خروج پارامترها از محدوده مجاز، اپراتور را بهموقع و با اولویتبندی مناسب مطلع کند؛ مدیریت ضعیف هشدارها یکی از دلایل اصلی بروز حوادث در صنایع پرریسک محسوب میشود.
انواع HMI و کاربرد هرکدام
سیستمهای HMI بر اساس معماری و نحوه استقرار به چند دسته اصلی تقسیم میشوند که انتخاب هرکدام به نیاز پروژه بستگی دارد.
HMI محلی/تعبیهشده (Embedded HMI)
این نوع HMI مستقیماً روی یک ماشین یا دستگاه خاص نصب میشود و معمولاً وظیفهای محدود به همان دستگاه دارد. این رویکرد برای ماشینآلات مستقل که نیازی به یکپارچگی گسترده با سایر سیستمها ندارند، بسیار مناسب و مقرونبهصرفه است.
HMI شبکهای و توزیعشده
در پروژههای بزرگتر که چندین ماشین یا ایستگاه کاری باید با هم هماهنگ شوند، از HMIهای شبکهای استفاده میشود. در این معماری، چندین پنل HMI از طریق شبکه صنعتی به یکدیگر و به یک یا چند PLC مرکزی متصل میشوند و امکان اشتراکگذاری داده و هماهنگی بین ایستگاههای مختلف را فراهم میکنند.
HMI تحت وب (Web-based HMI)
یکی از روندهای رو به رشد در سالهای اخیر، توسعه HMIهای تحت وب است. این نوع HMI به کاربران اجازه میدهد از طریق مرورگر وب و حتی از راه دور، وضعیت تجهیزات را رصد کنند. مزیت اصلی این رویکرد، دسترسی از هر مکان و از طریق تلفن همراه یا تبلت است؛ موضوعی که ارتباط مستقیمی با حوزه طراحی و توسعه وب دارد. طراحی رابط کاربری واکنشگرا (Responsive) و بهینه برای موبایل در این نوع HMI، دقیقاً همان اصولی است که در پروژههای وب مدرن نیز رعایت میشود؛ نقطهای که تیمهای متخصص در توسعه وب میتوانند نقش پررنگی در پیادهسازی آن ایفا کنند.
کاربرد HMI در صنایع مختلف
سیستمهای HMI امروزه در طیف گستردهای از صنایع مورد استفاده قرار میگیرند و هرکدام نیازمندیهای خاص خود را دارند.
صنایع نفت، گاز و پتروشیمی
در این صنایع پرریسک، HMI نقش حیاتی در پایش پارامترهای حساسی مانند فشار، دما و سطح مخازن ایفا میکند. به دلیل ماهیت خطرناک این صنایع، سیستمهای هشدار و ایمنی در HMI از اهمیت ویژهای برخوردارند و اغلب باید با استانداردهای ایمنی بینالمللی مانند IEC 61511 سازگار باشند.
صنایع غذایی و دارویی
در این صنایع، دقت در کنترل فرآیندها و همچنین قابلیت ردیابی (Traceability) اهمیت بالایی دارد. HMI در این حوزه معمولاً باید با الزامات نظارتی مانند استانداردهای FDA سازگار باشد و امکان ثبت دقیق دادههای فرآیند تولید را فراهم کند.
خطوط تولید و اتوماسیون کارخانهای
در خطوط تولید عمومی، از خودروسازی گرفته تا صنایع بستهبندی، HMI بهعنوان ابزار اصلی نظارت بر سرعت خط، کیفیت محصول و شناسایی سریع نقاط گلوگاه (Bottleneck) عمل میکند و به بهبود مستمر فرآیندهای تولید کمک شایانی میکند.
مزایای استفاده از HMI برای کسبوکارها
سرمایهگذاری در سیستمهای HMI حرفهای، مزایای ملموسی برای کسبوکارها به همراه دارد که در ادامه به مهمترین آنها میپردازیم.
افزایش بهرهوری و کاهش زمان توقف (Downtime)
با استفاده از HMI مناسب، اپراتورها میتوانند مشکلات را سریعتر شناسایی و برطرف کنند، پیش از آنکه به توقف کامل خط تولید منجر شود. این موضوع بهطور مستقیم بر کاهش هزینههای ناشی از توقف تولید و افزایش راندمان کلی تجهیزات (OEE) تأثیر میگذارد.
مانیتورینگ Real-time و تصمیمگیری دادهمحور
HMI امکان مشاهده لحظهای وضعیت تجهیزات را فراهم میکند که این موضوع، پایهای برای تصمیمگیریهای سریع و مبتنی بر داده واقعی است، نه حدس و گمان. علاوه بر این، بسیاری از سیستمهای مدرن HMI امکان ذخیره تاریخچه دادهها را نیز دارند که برای تحلیلهای آماری و بهبود مستمر فرآیندها بسیار ارزشمند است.
چالشها و مشکلات رایج در پیادهسازی HMI
با وجود تمام مزایا، پیادهسازی HMI بدون برنامهریزی دقیق میتواند با چالشهای جدی همراه باشد؛ چالشهایی که بسیاری از کسبوکارها بهسختی با آنها دستوپنجه نرم میکنند.
پیچیدگی طراحی UX/UI مناسب برای اپراتور
یکی از بزرگترین اشتباهات رایج، طراحی صفحات HMI بدون در نظر گرفتن اصول تجربه کاربری است. صفحاتی که بیش از حد شلوغ هستند، از رنگبندی نامناسب استفاده میکنند یا اطلاعات حیاتی را در میان جزئیات کماهمیت گم میکنند، میتوانند منجر به خطای اپراتور در لحظات بحرانی شوند. طراحی ضعیف UX در محیط صنعتی، برخلاف تصور رایج، صرفاً یک مسئله زیباییشناسی نیست، بلکه مستقیماً بر ایمنی و کارایی تأثیر میگذارد.
ناسازگاری با سیستمهای قدیمی (Legacy Integration)
بسیاری از کارخانهها هنوز از تجهیزات و کنترلرهای قدیمی استفاده میکنند که با پروتکلهای ارتباطی مدرن سازگاری کاملی ندارند. یکپارچهسازی یک سیستم HMI جدید با این زیرساختهای قدیمی، اغلب نیازمند تخصص فنی بالا و گاهی توسعه درایورها یا میانافزارهای اختصاصی است.
هزینههای پنهان ناشی از پیادهسازی غیرحرفهای
انتخاب یک تیم بدون تجربه کافی برای طراحی و پیادهسازی HMI، در نگاه اول ممکن است هزینه کمتری داشته باشد، اما در بلندمدت میتواند به هزینههای سنگینتری از جمله نیاز به بازطراحی کامل، افت بهرهوری، و حتی خطاهای ایمنی منجر شود. این موضوع یکی از رایجترین دلایلی است که کسبوکارها را به سمت انتخاب تیمهای متخصص و باتجربه سوق میدهد.
چگونه HMI مناسب را انتخاب یا طراحی کنیم؟
با در نظر گرفتن چالشهای ذکرشده، انتخاب صحیح یک سیستم HMI نیازمند بررسی چند معیار کلیدی است.
معیارهای انتخاب پلتفرم HMI (امنیت، مقیاسپذیری، سازگاری)
هنگام انتخاب پلتفرم HMI، باید به مواردی مانند سطح امنیت سایبری (بهویژه در HMIهای تحت وب که در معرض تهدیدات شبکهای قرار دارند)، قابلیت مقیاسپذیری برای توسعههای آینده، و سازگاری با تجهیزات موجود در کارخانه توجه ویژهای داشت. نادیده گرفتن هرکدام از این معیارها میتواند در آینده هزینههای سنگینی به همراه داشته باشد.
اصول طراحی UX/UI در HMI صنعتی
طراحی موفق یک HMI صنعتی باید بر اصولی مانند خوانایی بالا در شرایط نوری متفاوت محیط کارخانه، استفاده استاندارد از رنگبندی هشدار (مانند قرمز برای خطرات جدی و زرد برای هشدارهای احتیاطی)، و رعایت اصول دسترسپذیری (Accessibility) برای تمام اپراتورها استوار باشد. این اصول دقیقاً همان تخصصی است که طراحان رابط کاربری حرفهای در پروژههای دیجیتال نیز به کار میگیرند و نشان میدهد چرا ترکیب دانش صنعتی و دیجیتال، نتیجه بهتری به همراه دارد.
چرا طراحی و توسعه HMI را به تیم متخصص سایراتکس بسپاریم؟
با توجه به تمام نکات فنی که در این مقاله بررسی شد، مشخص میشود که طراحی یک سیستم HMI موفق، تنها به دانش اتوماسیون صنعتی محدود نمیشود؛ بلکه ترکیبی از تخصص فنی، اصول طراحی تجربه کاربری و درک عمیق از نیازهای واقعی اپراتورها را میطلبد.
خدمات طراحی و پیادهسازی HMI در شرکت اتوماسیون صنعتی سایراتکس
شرکت اتوماسیون صنعتی سایراتکس، بهعنوان تیمی یکپارچه از برنامهنویسان، متخصصان اتوماسیون صنعتی و برق با بیش از ۱۰ سال سابقه کاری، این توانایی را دارد که پروژههای HMI شما را از مرحله تحلیل نیاز تا طراحی نهایی و پیادهسازی، بهصورت کامل مدیریت کند. رویکرد end-to-end این تیم به این معناست که دیگر نیازی به هماهنگی جداگانه بین چند پیمانکار مختلف نخواهید داشت.
مزیت همکاری با تیمی که هم اتوماسیون و هم UX/UI را میشناسد
مزیت اصلی همکاری با سایراتکس در همین نقطه تلاقی نهفته است: تیمی که هم زبان صنعت اتوماسیون را میفهمد و هم اصول مدرن طراحی تجربه کاربری دیجیتال را بهخوبی میشناسد. این ترکیب، دقیقاً همان چیزی است که در بخشهای قبلی این مقاله بهعنوان راهحل اصلی چالشهای رایج HMI مطرح شد.
اگر شما نیز به دنبال طراحی یا بازطراحی یک سیستم HMI حرفهای، کاربرپسند و مقیاسپذیر برای کسبوکار خود هستید، همین حالا با تیم سایراتکس تماس بگیرید تا مشاوره رایگان دریافت کنید و نمونهکارهای مرتبط را مشاهده نمایید.
سوالات متداول درباره HMI
۱. HMI مخفف چیست و دقیقاً چه کاری انجام میدهد؟ HMI مخفف Human Machine Interface به معنای رابط انسان و ماشین است. وظیفه اصلی آن نمایش دادههای عملیاتی تجهیزات صنعتی بهصورت بصری و قابلفهم برای اپراتور و همچنین امکان ارسال فرمانهای کنترلی به سیستم است.
۲. تفاوت HMI و SCADA در یک جمله چیست؟ HMI رابط تعامل در سطح یک ماشین یا خط تولید محدود است، در حالی که SCADA یک سیستم نظارتی گستردهتر است که دادههای چندین HMI و PLC را از سطح کل کارخانه یا چندین سایت جمعآوری و مدیریت میکند.
۳. آیا HMI فقط سختافزار است یا نرمافزار هم شامل میشود؟ HMI ترکیبی از هر دو است. سختافزار شامل پنلهای لمسی صنعتی و مانیتورهای مقاوم است، در حالی که نرمافزار وظیفه طراحی صفحات نمایش، تعریف Tagها و مدیریت هشدارها را بر عهده دارد.
۴. هزینه پیادهسازی HMI به چه عواملی بستگی دارد؟ هزینه پیادهسازی HMI به عواملی مانند نوع و برند سختافزار انتخابی، پیچیدگی نرمافزار و تعداد صفحات طراحیشده، نیاز به یکپارچهسازی با تجهیزات قدیمی، و سطح تخصص تیم اجرایی پروژه بستگی دارد.
۵. آیا HMI را میتوان از راه دور و از طریق موبایل کنترل کرد؟ بله، با استفاده از HMIهای تحت وب (Web-based HMI) امکان مشاهده و در برخی موارد کنترل تجهیزات از راه دور و از طریق مرورگر تلفن همراه یا تبلت وجود دارد، به شرطی که ملاحظات امنیتی لازم رعایت شده باشد.
جمعبندی
در این مقاله بهطور جامع پاسخ دادیم که HMI چیست و چه نقشی در دنیای صنعت مدرن ایفا میکند. دیدیم که HMI پلی حیاتی میان انسان و ماشین است که با ترکیب سختافزار مقاوم صنعتی و نرمافزار طراحی هوشمند، امکان نظارت و کنترل مؤثر بر خطوط تولید را فراهم میکند. همچنین بررسی کردیم که HMI چگونه از PLC و SCADA متمایز است، در چه صنایعی کاربرد دارد، چه مزایایی برای کسبوکارها به همراه دارد و مهمتر از همه، چه چالشهایی در مسیر پیادهسازی آن وجود دارد.
نکته کلیدی که باید همواره به خاطر داشت این است که موفقیت یک پروژه HMI صرفاً به انتخاب سختافزار یا نرمافزار مناسب خلاصه نمیشود؛ بلکه طراحی اصولی تجربه کاربری و انتخاب تیم اجرایی متخصص، نقشی تعیینکننده در نتیجه نهایی پروژه دارد. اگر این مقاله برایتان مفید بود، خوشحال میشویم آن را با همکاران خود به اشتراک بگذارید و تجربیات یا سوالات خود درباره HMI را در بخش نظرات با ما در میان بگذارید.
