تصور کنید یک خط تولید کاملاً اتوماتیک، به یک‌باره به دلیل یک خطای عجیب در ارتباط بین PLC و سنسورهای میدانی متوقف می‌شود. تیم فنی ساعت‌ها به دنبال باگ نرم‌افزاری یا خرابی سخت‌افزاری می‌گردد، اما در نهایت مشخص می‌شود که ریشه‌ی مشکل چیزی به‌ظاهر ساده بوده: یک کابل نامناسب که در برابر نویز الکترومغناطیسی تابلوهای برق مجاور مقاوم نبوده است. این سناریو در صنعت آن‌قدر تکرار شده که امروز، انتخاب درست از میان انواع کابل اتوماسیون صنعتی را باید یکی از تصمیم‌های زیرساختی و حیاتی هر پروژه‌ی اتوماسیون دانست، نه یک انتخاب فرعی و کم‌اهمیت.
بسیاری از مهندسان و پیمانکاران، در مرحله طراحی تابلو یا خط تولید، تمرکز اصلی را روی انتخاب PLC، درایو، سنسور و نرم‌افزار می‌گذارند و کابل‌کشی را به آخرین مرحله موکول می‌کنند؛ در حالی که همین کابل‌ها هستند که داده، سیگنال و توان را بین تمام این تجهیزات جابه‌جا می‌کنند و کوچک‌ترین ضعف در جنس، شیلد یا استاندارد آن‌ها می‌تواند کل سیستم را با اختلال، نویز یا حتی خرابی زودهنگام مواجه کند. در این مقاله قصد داریم به‌صورت کامل و کاربردی، تمام دسته‌بندی‌ها، استانداردها، معیارهای انتخاب و اشتباهات رایج مرتبط با کابل‌های اتوماسیون صنعتی را بررسی کنیم تا در انتخاب کابل مناسب پروژه‌ی خود، تصمیمی آگاهانه و اصولی بگیرید.
کابل اتوماسیون صنعتی چیست و چرا اهمیت دارد؟
کابل اتوماسیون صنعتی به دسته‌ای از کابل‌ها گفته می‌شود که به‌طور اختصاصی برای انتقال توان، سیگنال یا داده در محیط‌های صنعتی طراحی شده‌اند؛ محیط‌هایی که با نویز الکترومغناطیسی بالا، ارتعاش مداوم، دمای متغیر، رطوبت، روغن، گرد و غبار و گاه مواد شیمیایی خورنده همراه هستند. برخلاف کابل‌های برق ساختمانی که عمدتاً برای شرایط پایدار و کم‌تنش طراحی می‌شوند، کابل‌های صنعتی باید بتوانند سال‌ها در چنین شرایط سختی، بدون افت کیفیت انتقال سیگنال یا خرابی فیزیکی، عملکرد قابل اعتمادی داشته باشند.

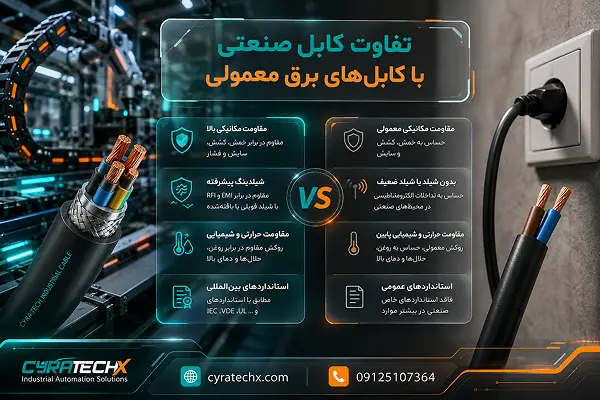

تفاوت کابل صنعتی با کابل‌های برق معمولی
مقاومت مکانیکی
کابل‌های صنعتی معمولاً روکشی مقاوم‌تر در برابر خمش مکرر، کشش، فشار و سایش دارند؛ به‌ویژه در کاربردهایی مانند زنجیره‌های کابل‌کشی متحرک (Cable Chain) در دستگاه‌های CNC یا رباتیک.
مقاومت الکتریکی و شیلدینگ
بسیاری از کابل‌های صنعتی، به‌ویژه کابل‌های سیگنال و ابزار دقیق، دارای شیلد فویلی یا بافته‌شده هستند تا در برابر تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) مقاوم باشند.
مقاومت حرارتی و شیمیایی
جنس روکش کابل‌های صنعتی معمولاً از PVC مقاوم، PUR (پلی‌اورتان) یا لاستیک‌های خاص انتخاب می‌شود تا در برابر روغن، حلال‌ها و دمای بالا مقاومت داشته باشد.
استانداردهای گواهی‌شده
کابل‌های اتوماسیون صنعتی معمولاً باید استانداردهای بین‌المللی مشخصی مانند IEC، VDE یا UL را رعایت کنند که در ادامه مقاله به‌طور مفصل بررسی خواهیم کرد.
نقش کابل در پایداری سیستم‌های PLC، HMI و SCADA
در یک سیستم اتوماسیون یکپارچه، PLC به‌عنوان مغز سیستم، داده‌ها را از سنسورها و ورودی‌های میدانی دریافت می‌کند، پردازش می‌کند و فرمان‌ها را به اکچویتورها، درایوها و موتورها ارسال می‌کند. HMI نیز واسط بین اپراتور و سیستم است و SCADA وظیفه نظارت و کنترل در سطح کلان کارخانه را بر عهده دارد.
تمام این ارتباطات از طریق کابل انجام می‌شود؛ بنابراین اگر کابل انتخابی توانایی انتقال پایدار سیگنال، بدون افت یا نویز، نداشته باشد، حتی بهترین PLC یا نرم‌افزار SCADA هم نمی‌تواند عملکرد درستی داشته باشد. یک کابل نامناسب می‌تواند باعث خطاهای تصادفی در خواندن سنسورها، افزایش نرخ خطا در شبکه‌های فیلدباس، یا حتی توقف ناگهانی خط تولید شود؛ مشکلاتی که ردیابی آن‌ها اغلب زمان‌بر و پرهزینه است.
تفاوت PLC و HMI

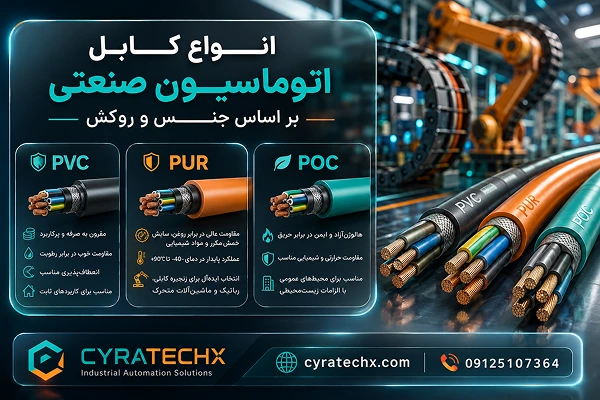

انواع کابل اتوماسیون صنعتی بر اساس جنس و روکش
جنس روکش کابل، مستقیماً روی مقاومت مکانیکی، شیمیایی و حرارتی آن در محیط صنعتی تأثیر می‌گذارد. انتخاب نادرست جنس روکش، حتی اگر رشته‌های داخلی کابل با کیفیت باشند، می‌تواند عمر مفید کابل را به‌شدت کاهش دهد.
کابل PVC
PVC JACKETپلی‌وینیل کلراید (PVC) رایج‌ترین و اقتصادی‌ترین جنس روکش کابل‌های صنعتی است که برای اکثر کاربردهای عمومی درون تابلو برق یا محیط‌های با شرایط نسبتاً پایدار مناسب است. این روکش مقاومت خوبی در برابر رطوبت معمولی و سایش سبک دارد و انعطاف‌پذیری قابل قبولی برای کابل‌کشی ثابت ارائه می‌دهد. با این حال، PVC در دماهای بسیار پایین (زیر صفر) شکننده می‌شود و در برابر روغن، حلال‌های قوی و اشعه UV مقاومت محدودی دارد؛ به همین دلیل برای محیط‌های سنگین صنعتی مانند خطوط تولید خودرو یا ماشین‌ابزار توصیه نمی‌شود و بیشتر برای کابل‌کشی ثابت داخل تابلو یا کانال‌های محافظت‌شده کاربرد دارد.
کابل PUR
POLYURETHANEروکش پلی‌اورتان (PUR) یکی از باکیفیت‌ترین و در عین حال گران‌ترین گزینه‌ها برای کابل‌های اتوماسیون صنعتی محسوب می‌شود. این جنس مقاومت بسیار بالایی در برابر روغن، گریس، حلال‌های شیمیایی، سایش، خمش مکرر و دمای گسترده (از حدود منفی ۴۰ تا مثبت ۹۰ درجه سانتی‌گراد بسته به نوع ترکیب) دارد و انعطاف‌پذیری آن حتی پس از هزاران سیکل خم‌شدن حفظ می‌شود. به همین دلیل، کابل‌های PUR گزینه‌ی اصلی برای کاربردهایی مانند کابل‌کشی زنجیره‌ای (Drag Chain)، رباتیک، ماشین‌ابزار CNC و خطوط تولید خودروسازی هستند که کابل به‌طور مداوم در حال حرکت یا در معرض روغن است.
کابل POC
POLYOLEFIN COMPOUNDروکش‌های بر پایه ترکیبات پلی‌الفینی (POC) به‌عنوان یک گزینه‌ی میانی و در برخی موارد جایگزین هالوژن‌آزاد (Halogen-Free) برای PVC و PUR استفاده می‌شوند. این جنس روکش معمولاً مقاومت حرارتی و شیمیایی نسبتاً خوبی ارائه می‌دهد و در پروژه‌هایی که رعایت الزامات زیست‌محیطی و ایمنی حریق (مانند عدم تولید گاز سمی و دود غلیظ هنگام سوختن) اهمیت دارد، مانند ساختمان‌های عمومی، مترو یا فرودگاه‌ها، ترجیح داده می‌شود. پیش از انتخاب این نوع کابل، بررسی دقیق مشخصات فنی تولیدکننده و انطباق آن با استاندارد پروژه ضروری است، زیرا کیفیت و مقاومت این روکش بسته به فرمولاسیون دقیق می‌تواند متفاوت باشد.

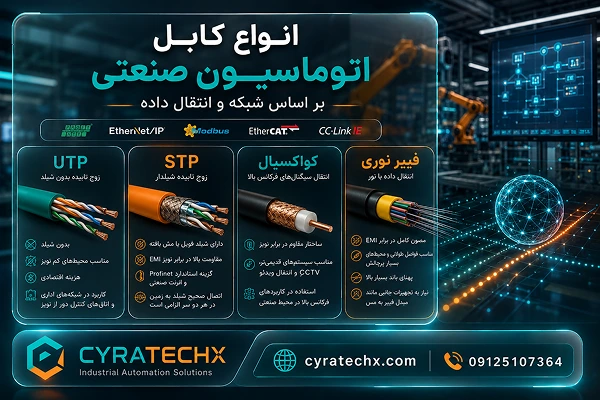

انواع کابل اتوماسیون صنعتی بر اساس شبکه و انتقال داده
با گسترش شبکه‌های ارتباطی صنعتی، انتخاب کابل مناسب برای انتقال داده به همان اندازه‌ی انتخاب کابل قدرت اهمیت پیدا کرده است. هر نوع کابل شبکه، ویژگی‌های خاصی از نظر سرعت انتقال، مقاومت به نویز و حداکثر طول مجاز دارد.
کابل UTP
UNSHIELDED TWISTED PAIRکابل زوج به‌هم‌تابیده بدون شیلد (UTP) متشکل از چند زوج سیم مسی است که به دور یکدیگر تابیده شده‌اند تا تداخل بین رشته‌ها کاهش یابد، اما فاقد لایه شیلد فلزی محافظ در برابر نویز محیطی است. این کابل معمولاً در شبکه‌های اترنت صنعتی با نویز الکترومغناطیسی پایین، مانند دفاتر اداری کارخانه یا اتاق‌های کنترل دور از درایو و موتور، استفاده می‌شود. هزینه پایین‌تر نسبت به کابل شیلددار، مزیت اصلی UTP است، اما در محیط‌های صنعتی پرنویز، استفاده از آن توصیه نمی‌شود.
کابل STP
SHIELDED TWISTED PAIRکابل زوج به‌هم‌تابیده شیلددار (STP) علاوه بر تابیدگی زوج‌سیم‌ها، دارای یک لایه شیلد فلزی (فویل یا مش بافته) دور کل کابل یا هر زوج است که مقاومت بسیار بالاتری در برابر تداخل الکترومغناطیسی ایجاد می‌کند. این ویژگی، STP را به گزینه‌ی استاندارد برای شبکه‌های Profinet و اترنت صنعتی در نزدیکی درایوها، اینورترها و موتورهای قدرتمند تبدیل کرده است. نکته مهم در نصب کابل STP، اتصال صحیح شیلد به زمین در هر دو سر کانکتور است؛ در غیر این صورت، شیلد نه‌تنها مفید نخواهد بود بلکه می‌تواند خود منبع نویز ایجاد کند.
کابل کواکسیال
COAXIAL CABLEکابل کواکسیال دارای یک هادی مرکزی، لایه عایق، شیلد فلزی و روکش خارجی است که ساختاری کاملاً متقارن و مقاوم در برابر نویز ارائه می‌دهد. اگرچه در پروتکل‌های صنعتی جدیدتر مانند Profinet جای خود را به کابل‌های اترنت شیلددار داده، اما همچنان در برخی سیستم‌های قدیمی‌تر، دوربین‌های مداربسته صنعتی (CCTV) و برخی کاربردهای انتقال ویدئو یا سیگنال‌های فرکانس بالا در محیط کارخانه مورد استفاده قرار می‌گیرد.
کابل فیبر نوری
INDUSTRIAL FIBER OPTICدر پروژه‌هایی که فاصله انتقال داده طولانی است یا محیط از نظر نویز الکترومغناطیسی بسیار پرچالش است (مانند نزدیکی به خطوط برق فشار قوی یا کوره‌های القایی)، کابل فیبر نوری صنعتی گزینه‌ای ایده‌آل محسوب می‌شود. این کابل‌ها به دلیل انتقال داده بر پایه نور و نه جریان الکتریکی، کاملاً نسبت به نویز الکترومغناطیسی مصون هستند و پهنای باند بسیار بالایی ارائه می‌دهند، هرچند هزینه تجهیزات جانبی مانند مبدل‌های فیبر به مس (Media Converter) باید در بودجه پروژه لحاظ شود.

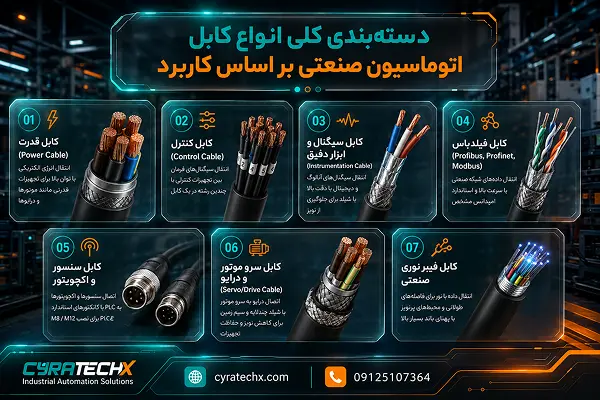

انواع کابل اتوماسیون صنعتی بر اساس کاربرد
شناخت کاربرد نهایی هر کابل، مهم‌ترین معیار برای انتخاب صحیح آن در پروژه است. در ادامه، اصلی‌ترین دسته‌بندی‌های کاربردی کابل‌های اتوماسیون صنعتی را بررسی می‌کنیم.
کابل کنترل صنعتی
CONTROL CABLEکابل کنترل برای انتقال سیگنال‌های فرمان بین تجهیزات کنترلی مانند PLC، رله‌ها، کنتاکتورها و شستی‌های فرمان استفاده می‌شود. این کابل‌ها معمولاً دارای چندین رشته (Multi-core) هستند تا بتوانند چندین مدار کنترلی را در یک مسیر واحد جابه‌جا کنند و همین ویژگی، کابل‌کشی تابلوهای صنعتی را ساده‌تر و منظم‌تر می‌کند. کابل‌های کنترل معمولاً با کدگذاری رنگی یا شماره‌گذاری روی هر رشته عرضه می‌شوند تا سیم‌بندی و عیب‌یابی آن‌ها ساده‌تر باشد.
کابل ابزار دقیق
INSTRUMENTATION CABLEاین دسته از کابل‌ها برای انتقال سیگنال‌های آنالوگ یا دیجیتال با دقت بالا، مانند سیگنال‌های ۴ تا ۲۰ میلی‌آمپر یا ۰ تا ۱۰ ولت که از ترانسمیترهای فشار، دما، سطح و جریان دریافت می‌شوند، طراحی شده‌اند. از آنجا که این سیگنال‌ها معمولاً سطح ولتاژ یا جریان پایینی دارند، حساسیت بسیار بالایی به نویز محیطی دارند و به همین دلیل کابل‌های ابزار دقیق تقریباً همیشه دارای شیلد هستند تا از تأثیر نویزهای الکترومغناطیسی مصون بمانند و دقت اندازه‌گیری حفظ شود.
کابل فیلدباس
FIELDBUS CABLEکابل فیلدباس به‌طور اختصاصی برای پروتکل‌های ارتباطی صنعتی مبتنی بر سیم مسی مانند Profibus DP، Modbus RTU و CANopen طراحی می‌شود و با کابل شبکه اترنت صنعتی (مانند STP) تفاوت دارد، چراکه معمولاً از یک جفت سیم به‌هم‌تابیده با امپدانس مشخص و ثابت (برای مثال حدود ۱۵۰ اهم در Profibus DP) ساخته شده و برای گذر داده در باس سریال طراحی شده است، نه پروتکل‌های مبتنی بر پکت اترنت. استفاده از کابل نامناسب یا فاقد امپدانس استاندارد در شبکه فیلدباس، معمولاً باعث بروز خطاهای ارتباطی مکرر، افت سرعت انتقال داده یا حتی قطع کامل ارتباط بین PLC و تجهیزات میدانی می‌شود؛ به همین دلیل در پروژه‌هایی که هنوز از این پروتکل‌های نسل قبل استفاده می‌کنند، باید حتماً کابل فیلدباس اختصاصی و گواهی‌شده توسط سازمان‌های مربوطه خریداری شود.
کابل قدرت
POWER CABLEکابل قدرت وظیفه انتقال انرژی الکتریکی از منبع تغذیه به تجهیزاتی مانند موتورها، درایوها، کنتاکتورها و سایر مصرف‌کننده‌های تابلو برق را بر عهده دارد. این کابل‌ها معمولاً با سطح مقطع بزرگ‌تر نسبت به کابل‌های سیگنال طراحی می‌شوند تا بتوانند جریان بالا را بدون افت ولتاژ قابل‌توجه یا گرم‌شدن بیش از حد انتقال دهند. نکته مهم در انتخاب کابل قدرت، توجه به ولتاژ نامی، ظرفیت جریان‌دهی و همچنین رعایت فاصله مناسب از کابل‌های سیگنال است، زیرا میدان مغناطیسی ایجادشده توسط جریان بالا می‌تواند در کابل‌های سیگنال مجاور نویز القا کند.
کابل سروو موتور
SERVO MOTOR CABLEکابل‌های سروو موتور برای اتصال درایوهای فرکانس متغیر (VFD) یا سرو درایوها به موتورهای الکتریکی استفاده می‌شوند و باید بتوانند جریان‌های سوئیچینگ سریع با فرکانس بالا را بدون تولید نویز مخرب برای سایر تجهیزات منتقل کنند. این کابل‌ها معمولاً دارای شیلد چندلایه و گاهی حتی سیم زمین اختصاصی متقارن (Symmetrical Ground) هستند تا جریان‌های سرگردان ناشی از سوئیچینگ فرکانس بالای درایوها را به‌طور مؤثر به زمین هدایت کنند و از آسیب به بلبرینگ موتور یا تجهیزات الکترونیکی مجاور جلوگیری شود.
کابل انکودر
ENCODER CABLEکابل انکودر برای انتقال سیگنال بازخورد موقعیت، سرعت یا جهت چرخش از انکودرهای متصل به موتور یا محور مکانیکی به درایو یا کنترلر استفاده می‌شود. از آنجا که این سیگنال‌ها معمولاً فرکانس بالا و دقت بسیار حساسی دارند، کابل انکودر باید شیلدینگ قوی و امپدانس مشخصی داشته باشد تا از تداخل نویز درایو مجاور مصون بماند؛ کوچک‌ترین خطا در این سیگنال می‌تواند باعث خطای موقعیت‌یابی یا لرزش ناخواسته در حرکت موتور شود. در بسیاری از پروژه‌های رباتیک و سرو محرک‌های دقیق، کابل انکودر و کابل قدرت موتور معمولاً به‌صورت جداگانه و با فاصله مشخص کابل‌کشی می‌شوند.
کابل سنسور و عملگر
SENSOR / ACTUATORاین کابل‌ها معمولاً برای اتصال سنسورهای مجاورتی، سنسورهای نوری، سوئیچ‌های نهایی و عملگرهای پنوماتیکی یا الکتریکی به واحدهای ورودی/خروجی PLC استفاده می‌شوند. یکی از ویژگی‌های خاص این دسته، وجود کانکتورهای استاندارد مانند M8 یا M12 در دو سر کابل است که نصب و جایگزینی سریع تجهیزات را بدون نیاز به سیم‌بندی مجدد ممکن می‌سازد؛ ویژگی‌ای که در محیط‌های تولیدی با نیاز به تعمیر و نگهداری سریع، اهمیت زیادی دارد.
کابل Drag Chain
DRAG CHAIN CABLEکابل Drag Chain به‌طور اختصاصی برای نصب داخل زنجیره‌های کابل‌کشی متحرک (Cable Chain/Energy Chain) طراحی شده و باید بتواند میلیون‌ها سیکل خم‌شدن و حرکت رفت‌وبرگشتی را بدون شکستگی رشته‌های داخلی یا ترک‌خوردگی روکش تحمل کند. این نوع کابل معمولاً با روکش PUR و طراحی خاص هسته، مانند رشته‌های با تابیدگی فشرده‌تر و بدون فضای خالی داخلی، ساخته می‌شود تا در برابر خستگی مکانیکی مقاوم باشد. کابل Drag Chain در دستگاه‌های CNC، بازوهای رباتیک، جرثقیل‌های سقفی و هر تجهیزی که نیاز به کابل‌کشی متحرک و مکرر دارد کاربرد گسترده‌ای دارد و استفاده از کابل معمولی به‌جای آن، معمولاً در کوتاه‌مدت منجر به قطعی سیم و توقف دستگاه می‌شود.

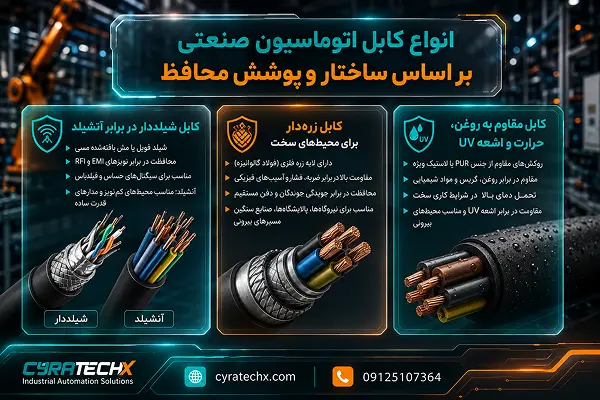

انواع کابل اتوماسیون صنعتی بر اساس ساختار و پوشش محافظ
علاوه بر دسته‌بندی کاربردی، شناخت ساختار فیزیکی و پوشش محافظ کابل نیز برای انتخاب صحیح ضروری است.
کابل شیلددار (Shielded) در برابر آنشیلد
SHIELDED VS UNSHIELDEDکابل‌های شیلددار دارای یک لایه محافظ فلزی (فویل آلومینیومی یا مش مسی بافته‌شده) هستند که دور رشته‌های داخلی کابل قرار می‌گیرد تا از نفوذ یا نشت امواج الکترومغناطیسی جلوگیری کند. این نوع کابل برای انتقال سیگنال‌های حساس، کابل‌های فیلدباس و کابل‌های نزدیک به منابع نویز مانند درایوها و موتورها الزامی است. در مقابل، کابل‌های آنشیلد (بدون شیلد) هزینه پایین‌تری دارند و معمولاً برای مدارهای قدرت ساده یا محیط‌هایی با نویز الکترومغناطیسی کم، مانند کابل‌کشی داخل تابلوهای کوچک بدون درایو، کافی هستند. نکته مهم این است که وجود شیلد به‌تنهایی کافی نیست؛ اتصال صحیح شیلد به زمین (Grounding) در یک سر یا هر دو سر کابل، بسته به نوع کاربرد، نقشی تعیین‌کننده در اثربخشی شیلدینگ دارد.
کابل زره‌دار (Armored) برای محیط‌های سخت
ARMORED CABLEکابل زره‌دار دارای یک لایه محافظ فلزی اضافی (معمولاً از جنس فولاد گالوانیزه) در زیر روکش خارجی است که مقاومت مکانیکی بسیار بالایی در برابر ضربه، فشار، جویدگی جوندگان و آسیب‌های فیزیکی ناشی از دفن مستقیم در زمین یا عبور از مسیرهای پرتردد ایجاد می‌کند. این نوع کابل معمولاً در پروژه‌های صنعتی سنگین مانند نیروگاه‌ها، پالایشگاه‌ها و کارخانه‌های فولاد که کابل‌کشی در مسیرهای بیرونی یا زیرزمینی انجام می‌شود، کاربرد گسترده‌ای دارد.
کابل مقاوم به روغن، حرارت و اشعه UV
OIL / HEAT / UV RESISTANTدر بسیاری از خطوط تولید صنعتی، به‌ویژه در صنایع خودروسازی، ماشین‌ابزار و صنایع غذایی، کابل‌ها مستقیماً در معرض روغن، گریس یا مواد شیمیایی قرار می‌گیرند. برای این کاربردها، روکش‌هایی از جنس PUR یا لاستیک‌های ویژه انتخاب می‌شوند که در برابر نفوذ روغن مقاوم هستند و خواص مکانیکی و عایقی خود را در بلندمدت حفظ می‌کنند. همچنین در پروژه‌های بیرون از سالن یا مناطقی با تابش مستقیم آفتاب، کابل باید مقاومت مناسبی در برابر اشعه ماورابنفش (UV) داشته باشد تا از ترک‌خوردگی و شکنندگی زودهنگام روکش جلوگیری شود.
اتوماسیون صنعتی چیست؟
تفاوت انواع کابل اتوماسیون صنعتی چیست؟
پس از آشنایی با دسته‌بندی‌های مختلف، دانستن تفاوت‌های کلیدی بین این کابل‌ها به تصمیم‌گیری نهایی در پروژه کمک می‌کند.
مقایسه PVC، PUR و POC
از نظر مقاومت مکانیکی و شیمیایی، PUR به‌وضوح برتری بالاتری نسبت به PVC و POC دارد و برای محیط‌های سخت و متحرک مناسب‌تر است، اما هزینه آن نیز بیشتر است. PVC اقتصادی‌ترین گزینه برای کابل‌کشی ثابت در محیط‌های معمولی است، در حالی که POC معمولاً به‌عنوان گزینه‌ای با تعادل نسبی بین هزینه، مقاومت حرارتی و الزامات ایمنی هالوژن‌آزاد انتخاب می‌شود.
| معیار | PVC | PUR | POC |
|---|---|---|---|
| هزینه | اقتصادی | بالا | متوسط |
| مقاومت در برابر روغن و مواد شیمیایی | ضعیف تا متوسط | عالی | متوسط تا خوب |
| انعطاف‌پذیری و مقاومت در برابر خمش مکرر | پایین | بسیار بالا | متوسط |
| مقاومت حرارتی | محدود (نزدیک صفر درجه شکننده می‌شود) | گسترده (حدود ۴۰- تا ۹۰+ درجه) | خوب |
| ویژگی هالوژن‌آزاد / ایمنی حریق | معمولاً خیر | بسته به نوع ترکیب | معمولاً بله |
| کاربرد مناسب | کابل‌کشی ثابت داخل تابلو | محیط متحرک، روغنی، رباتیک، CNC | ساختمان‌های عمومی، مترو، فرودگاه |
به‌طور خلاصه، برای کابل‌کشی ثابت و بودجه محدود PVC، برای محیط‌های متحرک یا آغشته به روغن PUR، و برای پروژه‌های با الزامات خاص ایمنی حریق POC توصیه می‌شود.
مقایسه UTP و STP
تفاوت اصلی UTP و STP در وجود لایه شیلد فلزی است که مقاومت STP در برابر نویز الکترومغناطیسی را به‌طور قابل‌توجهی نسبت به UTP افزایش می‌دهد.
| معیار | UTP | STP |
|---|---|---|
| وجود شیلد فلزی | ندارد | دارد (فویل یا مش بافته) |
| مقاومت در برابر نویز الکترومغناطیسی | پایین | بالا |
| هزینه | پایین‌تر | بالاتر |
| نیاز به گراندینگ صحیح شیلد | ندارد | دارد (در هر دو سر کانکتور) |
| محیط مناسب استفاده | فاصله امن از درایو/موتور (اتاق سرور، دفاتر کارخانه) | نزدیک درایو، اینورتر و موتورهای قدرتمند |
در محیط‌های صنعتی که درایو، اینورتر یا موتورهای قدرتمند حضور دارند، استفاده از STP تقریباً همیشه ضروری است، در حالی که UTP تنها برای مناطقی از شبکه که در فاصله امن از منابع نویز قرار دارند قابل قبول است.
تفاوت کابل کنترل، ابزار دقیق و شبکه
کابل کنترل برای انتقال سیگنال‌های فرمان روشن/خاموش یا ولتاژهای کنترلی نسبتاً پایین بین تجهیزات کنترلی طراحی شده و معمولاً حساسیت کمتری به نویز نسبت به کابل ابزار دقیق دارد. کابل ابزار دقیق برای انتقال سیگنال‌های آنالوگ بسیار حساس استفاده می‌شود، کابل فیلدباس داده باس سریال با امپدانس ثابت را جابه‌جا می‌کند و کابل شبکه برای پروتکل‌های مبتنی بر اترنت صنعتی طراحی شده است.
| معیار | کابل کنترل | کابل ابزار دقیق | کابل فیلدباس | کابل شبکه (STP/فیبر) |
|---|---|---|---|---|
| نوع سیگنال | فرمان دیجیتال روشن/خاموش | آنالوگ حساس (مثلاً ۴-۲۰ میلی‌آمپر) | باس سریال با امپدانس ثابت | داده دیجیتال بسته‌ای (پکت) |
| حساسیت به نویز | کم تا متوسط | بالا | بالا | بالا |
| نیاز به شیلدینگ | معمولاً کم | تقریباً همیشه | همیشه | تقریباً همیشه |
| پروتکل نمونه | - | HART، ۴-۲۰mA | Profibus DP، Modbus RTU | Profinet، اترنت صنعتی |
| کاربرد رایج | اتصال PLC به رله‌ها و کنتاکتورها | اتصال ترانسمیترهای فشار/دما/سطح | ارتباط PLC با تجهیزات میدانی نسل قبل | شبکه‌های اترنت صنعتی و SCADA |
تفاوت کابل ثابت و کابل مناسب تجهیزات متحرک
کابل ثابت (Fixed Installation) برای نصب یک‌باره در مسیرهایی که حرکت یا خم‌شدن مکرر ندارند طراحی شده، در حالی که کابل مناسب تجهیزات متحرک (مانند کابل Drag Chain) باید در برابر هزاران تا میلیون‌ها سیکل خم‌شدن مقاومت کند.
| معیار | کابل ثابت (Fixed) | کابل متحرک (Drag Chain) |
|---|---|---|
| نوع نصب | یک‌بار نصب، بدون حرکت | حرکت و خم‌شدن مکرر در زنجیره کابل‌کشی |
| جنس رشته داخلی | معمولاً ضخیم‌تر و ساده‌تر | نازک‌تر، با تابیدگی فشرده‌تر |
| روکش رایج | PVC | PUR |
| عمر در برابر خمش | محدود (چند سیکل) | میلیون‌ها سیکل |
| هزینه | پایین‌تر | بالاتر |
| کاربرد نمونه | کابل‌کشی داخل تابلو برق | CNC، بازوی رباتیک، جرثقیل سقفی |
استانداردهای مهم در تولید و انتخاب کابل اتوماسیون صنعتی
انطباق با استانداردهای بین‌المللی، تضمین‌کننده کیفیت، ایمنی و سازگاری کابل با سایر تجهیزات پروژه است.
استاندارد IEC و VDE
استاندارد IEC (کمیسیون بین‌المللی الکتروتکنیک) مرجع اصلی بسیاری از مشخصات فنی کابل‌های صنعتی در سطح جهانی است و پارامترهایی مانند مقاومت عایقی، ظرفیت جریان‌دهی و مقاومت حرارتی را مشخص می‌کند. استاندارد آلمانی VDE نیز که به‌طور گسترده در صنایع اروپایی و پروژه‌های با تجهیزات زیمنس یا فستو استفاده می‌شود، الزامات دقیقی برای ساختار، عایق‌بندی و آزمون کابل‌های صنعتی تعیین کرده است. انتخاب کابل دارای گواهی این استانداردها، به‌ویژه در پروژه‌های صادراتی یا پروژه‌هایی با تجهیزات اروپایی، اهمیت بالایی دارد.
استاندارد UL برای بازار آمریکا
در پروژه‌هایی که تجهیزات یا خطوط تولید بر اساس استانداردهای آمریکای شمالی طراحی شده‌اند، گواهی UL (آزمایشگاه‌های بیمه‌گران زیرنویس) الزامی است. این استاندارد الزامات سخت‌گیرانه‌ای در زمینه ایمنی حریق، مقاومت الکتریکی و کیفیت مواد به کار رفته در کابل تعیین می‌کند و در بسیاری از مناقصات و پروژه‌های بین‌المللی، وجود گواهی UL یکی از پیش‌نیازهای پذیرش تجهیزات است.
کلاس‌های مقاومت حریق و شعله‌ور نبودن (Flame Retardant)
در محیط‌های صنعتی که خطر آتش‌سوزی وجود دارد یا کابل‌کشی در مسیرهای متراکم و کانال‌های مشترک انجام می‌شود، انتخاب کابل با کلاس مقاومت حریق مناسب حیاتی است. کابل‌های با ویژگی Flame Retardant در صورت مواجهه با آتش، به‌سرعت شعله را خاموش می‌کنند و از گسترش آتش در طول مسیر کابل جلوگیری می‌کنند. برخی پروژه‌های حساس‌تر مانند مترو، فرودگاه یا نیروگاه‌ها، از کابل‌های با استاندارد Low Smoke Zero Halogen (LSZH) استفاده می‌کنند که علاوه بر مقاومت در برابر آتش، در هنگام سوختن، گاز سمی یا دود غلیظ کمتری تولید می‌کنند.
معیارهای انتخاب کابل مناسب برای پروژه‌های اتوماسیون
پس از آشنایی با انواع و استانداردها، اکنون به مهم‌ترین معیارهای عملی برای انتخاب نهایی کابل می‌پردازیم.
بررسی محیط نصب (رطوبت، دما، ارتعاش)
اولین گام در انتخاب کابل، شناخت دقیق شرایط محیطی محل نصب است. کابلی که برای یک تابلو برق در محیط اداری مناسب است، لزوماً برای نصب در کنار یک دستگاه CNC با ارتعاش بالا یا در محیط مرطوب یک کارخانه صنایع غذایی مناسب نخواهد بود. بررسی دمای کاری (حداقل و حداکثر)، سطح رطوبت، وجود ارتعاش مداوم یا حرکت (مانند کابل‌کشی زنجیره‌ای) و همچنین احتمال تماس با مواد شیمیایی یا روغن، باید پیش از انتخاب نهایی کابل انجام شود.
طول مسیر و افت سیگنال
در کابل‌های سیگنال و فیلدباس، طول مسیر انتقال تأثیر مستقیمی بر کیفیت و قابلیت اطمینان سیگنال دارد. هرچه طول کابل بیشتر باشد، احتمال افت سیگنال، تأخیر و افزایش حساسیت به نویز نیز بیشتر می‌شود. به همین دلیل، پروتکل‌های فیلدباس معمولاً محدودیت طول مشخصی برای هر بخش از شبکه تعیین می‌کنند (برای مثال، Profibus DP در سرعت‌های بالا محدودیت طول کوتاه‌تری نسبت به سرعت‌های پایین دارد) و در پروژه‌های با فاصله طولانی، استفاده از تکرارکننده (Repeater) یا تبدیل به فیبر نوری توصیه می‌شود.
هماهنگی با تجهیزات PLC و درایو مورد استفاده
بسیاری از سازندگان تجهیزات اتوماسیون صنعتی صنعتی مانند زیمنس، شنایدر، دلتا و می‌تسوبیشی، کابل‌های اختصاصی یا مشخصات فنی دقیقی برای اتصال به محصولات خود ارائه می‌دهند. استفاده از کابل غیراستاندارد یا ناسازگار با این تجهیزات، ممکن است باعث از دست رفتن گارانتی، کاهش عملکرد یا حتی آسیب به پورت‌های ارتباطی PLC و درایو شود. بنابراین همیشه توصیه می‌شود پیش از خرید کابل، مستندات فنی تجهیزات مورد استفاده در پروژه بررسی شود.
بودجه پروژه و نسبت هزینه به کیفیت
اگرچه کابل‌های با کیفیت بالاتر معمولاً هزینه اولیه بیشتری دارند، اما باید هزینه کابل را در کنار هزینه‌های احتمالی ناشی از خرابی، توقف خط تولید و تعمیرات مکرر در نظر گرفت. در بسیاری از موارد، صرفه‌جویی در خرید کابل ارزان‌قیمت و غیراستاندارد، در بلندمدت هزینه‌های بسیار بیشتری را به پروژه تحمیل می‌کند. توصیه می‌شود بودجه کابل‌کشی به‌عنوان بخشی جدایی‌ناپذیر از هزینه کل پروژه اتوماسیون در نظر گرفته شود، نه یک هزینه جانبی و قابل کاهش.
اشتباهات رایج در انتخاب و نصب کابل‌های صنعتی
حتی با شناخت انواع و استانداردهای کابل، برخی اشتباهات رایج در عمل می‌توانند عملکرد کل سیستم را تحت تأثیر قرار دهند.
استفاده از کابل غیراستاندارد در محیط‌های پرنویز
یکی از رایج‌ترین اشتباهات، استفاده از کابل‌های سیگنال بدون شیلد یا با کیفیت شیلدینگ پایین در نزدیکی درایوها، اینورترها یا موتورهای قدرتمند است. این اشتباه معمولاً منجر به بروز خطاهای متناوب و غیرقابل پیش‌بینی در خواندن سنسورها یا ارتباطات فیلدباس می‌شود که تشخیص علت اصلی آن، بدون بررسی دقیق کابل‌کشی، بسیار دشوار خواهد بود.
عدم رعایت فاصله کابل قدرت و سیگنال
قرار دادن کابل‌های قدرت و کابل‌های سیگنال در یک مسیر مشترک یا کنار هم، حتی در صورت استفاده از کابل شیلددار، می‌تواند باعث القای نویز الکترومغناطیسی در کابل‌های سیگنال شود. استانداردهای صنعتی معمولاً حداقل فاصله مشخصی (بسته به سطح جریان کابل قدرت) بین این دو نوع کابل توصیه می‌کنند و در صورت تقاطع اجباری، توصیه می‌شود کابل‌ها با زاویه ۹۰ درجه از یکدیگر عبور کنند تا تداخل به حداقل برسد.
سوالات متداول درباره کابل‌های صنعتی
پاسخ به رایج‌ترین سوالات درباره انتخاب، ساختار و کاربرد کابل‌های اتوماسیون صنعتی.
01 بهترین نوع کابل برای اتصال PLC به سنسورها چیست؟
برای اتصال PLC به سنسورهای میدانی، معمولاً کابل‌های سنسور و اکچویتور با کانکتور استاندارد M8 یا M12 و شیلد مناسب توصیه می‌شود. انتخاب دقیق کابل به نوع سیگنال خروجی سنسور (دیجیتال یا آنالوگ) و همچنین سطح نویز محیطی محل نصب بستگی دارد.
02 تفاوت کابل شیلددار و بدون شیلد در اتوماسیون صنعتی چیست؟
کابل شیلددار دارای لایه محافظ فلزی است که سیگنال را در برابر نویز الکترومغناطیسی محافظت می‌کند، در حالی که کابل بدون شیلد فاقد این لایه است. کابل شیلددار برای سیگنال‌های حساس و محیط‌های پرنویز الزامی است، اما برای مدارهای قدرت ساده، کابل بدون شیلد معمولاً کافی است.
03 آیا کابل فیلدباس با کابل سیگنال معمولی فرق دارد؟
بله؛ کابل فیلدباس با امپدانس مشخص و استاندارد شده برای هر پروتکل ارتباطی (مانند Profibus یا Profinet) طراحی می‌شود تا انتقال داده با سرعت بالا و بدون خطا انجام شود، در حالی که کابل سیگنال معمولی الزاماً چنین مشخصاتی ندارد و برای انتقال سیگنال‌های آنالوگ ساده مناسب‌تر است.
04 عمر مفید کابل‌های صنعتی معمولاً چقدر است؟
عمر مفید کابل‌های صنعتی به‌شدت به شرایط محیطی، کیفیت روکش و نحوه نصب بستگی دارد. کابل‌های باکیفیت با روکش مناسب می‌توانند بین ۱۰ تا ۲۰ سال یا بیشتر عمر مفید داشته باشند، اما در محیط‌های سخت با ارتعاش یا حرکت مداوم (مانند زنجیره کابل)، این عمر می‌تواند به‌مراتب کوتاه‌تر باشد.
05 کابل مناسب محیط‌های مرطوب و پرگرد و غبار کدام است؟
برای محیط‌های مرطوب یا پرگردوغبار، توصیه می‌شود از کابل‌هایی با روکش مقاوم به رطوبت و درجه حفاظت IP مناسب در کانکتورها استفاده شود. همچنین استفاده از کابل‌های با روکش PUR که مقاومت خوبی در برابر رطوبت و مواد شیمیایی خفیف دارند، در این محیط‌ها توصیه می‌شود.
جمع‌بندی
انتخاب درست از میان انواع کابل اتوماسیون صنعتی دیگر یک تصمیم فرعی در طراحی خطوط تولید نیست، بلکه یکی از پایه‌های اصلی پایداری، ایمنی و کارایی هر سیستم اتوماسیون محسوب می‌شود. از کابل‌های قدرت و کنترل گرفته تا کابل‌های فیلدباس، سرو موتور و فیبر نوری، هر کدام کاربرد و الزامات فنی خاص خود را دارند و انتخاب نادرست هر کدام می‌تواند هزینه‌های پنهان زیادی، از خطاهای مکرر ارتباطی گرفته تا توقف کامل خط تولید، به همراه داشته باشد. توجه به استانداردهای بین‌المللی مانند IEC، VDE و UL، بررسی دقیق شرایط محیطی نصب و پرهیز از اشتباهات رایج مانند نادیده گرفتن شیلدینگ یا فاصله‌گذاری نامناسب کابل‌ها، می‌تواند تفاوت زیادی در عملکرد بلندمدت پروژه ایجاد کند.
