تصور کنید مدیر یک نیروگاه یا یک خط تولید بزرگ هستید و باید هم‌زمان صدها دستگاه، سنسور و تجهیز پراکنده در نقاط مختلف یک سایت صنعتی — یا حتی در چند شهر مختلف — را زیر نظر داشته باشید. بدون یک ابزار مناسب، این کار عملاً غیرممکن است؛ چرا که هیچ نیروی انسانی نمی‌تواند به‌طور هم‌زمان از وضعیت فشار خط لوله در یک ایستگاه پمپاژ، دمای کوره در یک کارخانه فولاد و ولتاژ خروجی یک پست برق مطلع باشد. دقیقاً همین‌جاست که پرسش «سیستم اسکادا چیست» اهمیت پیدا می‌کند؛ زیرا SCADA راهکاری است که این نظارت و کنترل پراکنده را در یک بستر واحد و متمرکز ممکن می‌سازد.
در این مقاله قصد داریم به‌طور کامل بررسی کنیم سیستم SCADA چیست، از چه اجزایی تشکیل شده، چگونه کار می‌کند، در چه صنایعی کاربرد دارد و چه تفاوتی با سیستم‌های مشابه مانند PLC و DCS دارد. اگر شما هم به دنبال درک عمیق‌تری از این فناوری کلیدی درخدمات اتوماسیون صنعتی هستید، تا انتهای مقاله همراه ما بمانید.
این تعریف کوتاه، پاسخ اصلی به پرسش «سیستم اسکادا چیست» را در خود دارد؛ اما برای درک کامل نحوه عملکرد، اجزا و کاربردهای واقعی این سیستم در صنعت، خواندن ادامه مقاله را از دست ندهید.
سیستم اسکادا (SCADA) چیست؟ تعریف و مفهوم پایه
SCADA مخفف عبارت Supervisory Control And Data Acquisition به معنای «کنترل نظارتی و جمع‌آوری داده» است. به زبان ساده، سیستم اسکادا یک پلتفرم نرم‌افزاری و سخت‌افزاری است که امکان نظارت، کنترل و مدیریت تجهیزات صنعتی را از راه دور و به‌صورت متمرکز فراهم می‌کند. این سیستم داده‌های خام را از تجهیزات میدانی (مانند سنسورها، شیرها، پمپ‌ها و موتورها) جمع‌آوری کرده، آن‌ها را پردازش و بر روی صفحه‌نمایش اپراتور به‌صورت گرافیکی و قابل فهم نمایش می‌دهد.
نکته کلیدی درباره اینکه سیستم اسکادا چیست و چه نقشی دارد، این است که این سیستم صرفاً یک ابزار نمایش داده نیست؛ بلکه امکان دخالت مستقیم اپراتور در فرآیند — مانند باز و بسته کردن یک شیر یا روشن و خاموش کردن یک موتور — را نیز از راه دور فراهم می‌کند. به همین دلیل، اسکادا یکی از ستون‌های اصلی اتوماسیون صنعتی و مفهوم صنعت ۴.۰ محسوب می‌شود.

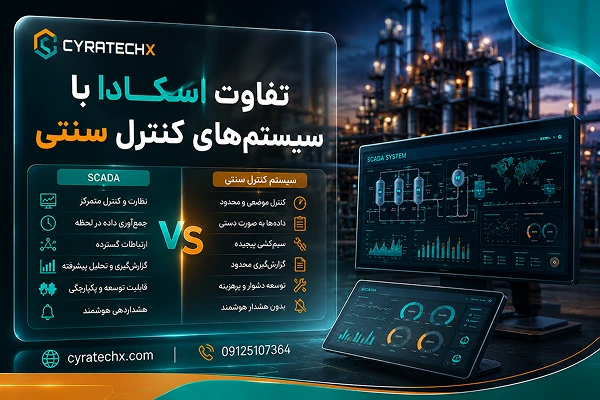

تفاوت اسکادا با سیستم‌های کنترل سنتی
پیش از ظهور اسکادا، کنترل تجهیزات صنعتی معمولاً به‌صورت محلی و دستی انجام می‌شد؛ یعنی یک اپراتور باید فیزیکاً در محل حضور داشته و کلیدها را دستی تنظیم می‌کرد. این روش هم زمان‌بر بود و هم در مقیاس بزرگ (مثلاً یک خط لوله چند صد کیلومتری) عملاً غیرقابل اجرا. سیستم اسکادا با ارائه امکان نظارت و کنترل متمرکز از یک اتاق کنترل واحد، این محدودیت را برطرف کرد و هزینه‌های عملیاتی، زمان واکنش به خطا و ریسک خطای انسانی را به‌طور چشمگیری کاهش داد.

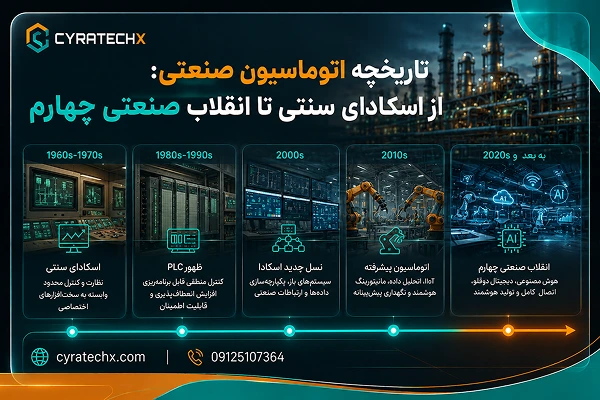

تاریخچه اتوماسیون صنعتی: از اسکادای سنتی تا انقلاب صنعتی چهارم
برای درک جایگاه امروز اسکادا، باید نگاهی به سیر تحول اتوماسیون صنعتی داشته باشیم. انقلاب صنعتی اول با اختراع موتور بخار و مکانیزه‌شدن تولید آغاز شد. انقلاب صنعتی دوم با ورود برق و خطوط تولید انبوه همراه بود. انقلاب صنعتی سوم که از دهه ۱۹۶۰ و ۱۹۷۰ میلادی شکل گرفت، دقیقاً همان دوره‌ای است که سیستم‌های اسکادای سنتی نیز در آن متولد شدند؛ زمانی که صنایع برق و آب برای نخستین‌بار به دنبال راهی برای نظارت از راه دور بر تأسیسات پراکنده جغرافیایی خود بودند. نسل اول اسکادا کاملاً مونولیتیک و مبتنی بر رایانه‌های مرکزی بزرگ (Mainframe) بود که هیچ ارتباطی با شبکه‌های دیگر نداشت و صرفاً در محدوده یک سازمان واحد کار می‌کرد.
با گسترش شبکه‌های محلی در دهه ۱۹۸۰ و ۱۹۹۰، اسکادا وارد نسل دوم و سوم شد و توانست داده را میان چند ایستگاه توزیع کند و از طریق پروتکل TCP/IP با سیستم‌های دیگر ارتباط برقرار کند. اما تحول واقعی با ورود به انقلاب صنعتی چهارم یا Industry 4.0 رخ داد؛ دوره‌ای که با ترکیب اینترنت اشیای صنعتی (IIoT)، هوش مصنوعی، تحلیل داده‌های بزرگ و محاسبات ابری شناخته می‌شود. در این دوره، اسکادا از یک سیستم صرفاً نظارتی به بخشی از یک اکوسیستم هوشمند و به‌هم‌پیوسته تبدیل شده که می‌تواند با سیستم‌های برنامه‌ریزی منابع سازمانی (ERP) و مدیریت تولید (MES) نیز تبادل داده داشته باشد. به بیان دیگر، مسیر تکاملی اتوماسیون صنعتی نشان می‌دهد که اسکادا نه یک فناوری ایستا، بلکه یک بستر همواره در حال رشد بوده که با هر انقلاب صنعتی، قابلیت‌های جدیدی به خود گرفته است.
اتوماسیون صنعتی چیست؟

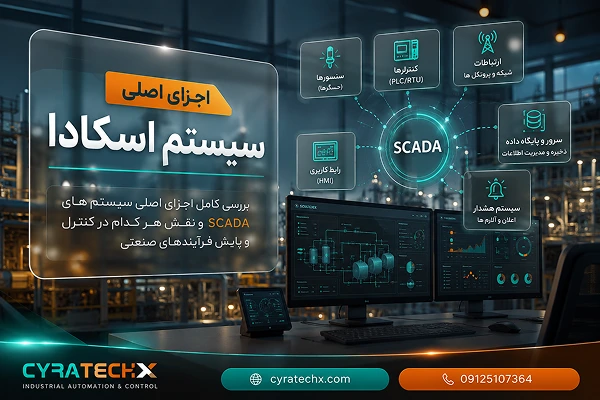

اجزای اصلی سیستم اسکادا
برای درک کامل اینکه سیستم اسکادا چیست، باید با اجزای تشکیل‌دهنده آن آشنا شویم. یک سیستم اسکادای استاندارد از پنج جزء اصلی تشکیل شده که هر یک نقش مشخصی در چرخه جمع‌آوری و کنترل داده ایفا می‌کنند.
1. واحد ترمینال راه دور (RTU)
واحد ترمینال راه دور یا RTU (Remote Terminal Unit) دستگاهی است که مستقیماً به تجهیزات میدانی مانند سنسورها و عملگرها متصل می‌شود. وظیفه اصلی RTU، تبدیل سیگنال‌های آنالوگ یا دیجیتال دریافتی از تجهیزات به داده‌های قابل انتقال از طریق شبکه ارتباطی است. RTU معمولاً در محیط‌های سخت صنعتی و در فواصل جغرافیایی دور از مرکز کنترل نصب می‌شود، مانند ایستگاه‌های تقویت فشار گاز یا دکل‌های حفاری نفت.
2. کنترل‌کننده منطقی قابل برنامه‌ریزی (PLC) در اسکادا
PLC یا کنترل‌کننده منطقی قابل برنامه‌ریزی، در بسیاری از سیستم‌های اسکادای مدرن به‌جای RTU یا در کنار آن استفاده می‌شود. PLC علاوه بر جمع‌آوری داده، توانایی اجرای منطق کنترلی پیچیده و تصمیم‌گیری محلی (بدون نیاز به دستور مستقیم از مرکز کنترل) را نیز دارد. این ویژگی باعث می‌شود در صورت قطع ارتباط با مرکز، فرآیند صنعتی همچنان به‌صورت ایمن و خودکار ادامه یابد.
plc چیست و چه کاربردی دارد؟
3. سیستم ارتباطی (شبکه انتقال داده)
سیستم ارتباطی، پل ارتباطی میان تجهیزات میدانی (RTU/PLC) و مرکز کنترل است. این ارتباط می‌تواند از طریق کابل فیبر نوری، شبکه رادیویی، ماهواره، خطوط تلفن یا شبکه‌های سلولی (GSM/GPRS) برقرار شود. انتخاب نوع رسانه ارتباطی به عواملی مانند فاصله جغرافیایی، بودجه پروژه و شرایط محیطی بستگی دارد.
4. واحد ترمینال اصلی (MTU) و اتاق کنترل مرکزی
واحد ترمینال اصلی یا MTU (Master Terminal Unit) قلب تپنده سیستم اسکادا است. این واحد در اتاق کنترل مرکزی مستقر بوده و وظیفه دریافت داده از تمامی RTU/PLCهای میدانی، پردازش آن‌ها، ذخیره‌سازی در پایگاه داده و ارسال دستورات کنترلی را بر عهده دارد. سرورهای اسکادا معمولاً برای اطمینان از پایداری سیستم به‌صورت افزونه (Redundant) پیکربندی می‌شوند تا در صورت خرابی یک سرور، سرور پشتیبان بلافاصله جایگزین شود.
5. رابط انسان و ماشین (HMI) در اسکادا
HMI یا رابط انسان و ماشین، همان صفحه‌نمایشی است که اپراتور با آن سروکار دارد. HMI داده‌های جمع‌آوری‌شده را به شکل نمودار، گراف، آلارم و نمای گرافیکی از فرآیند صنعتی (مانند نقشه یک خط لوله یا شماتیک یک نیروگاه) نمایش می‌دهد و امکان صدور فرمان کنترلی توسط اپراتور را نیز فراهم می‌کند.
HMI چیست؟
ویژگی‌های سیستم اسکادا
سیستم‌های اسکادا مجموعه‌ای از ویژگی‌های کلیدی دارند که آن‌ها را از سایر ابزارهای نظارتی متمایز می‌کند.
- نخستین ویژگی، نظارت بلادرنگ (Real-Time Monitoring) است؛ یعنی نمایش وضعیت فعلی تجهیزات با کمترین تأخیر ممکن.
- ویژگی دوم، قابلیت مقیاس‌پذیری است؛ یک سیستم اسکادا می‌تواند از نظارت بر چند نقطه داده ساده تا مدیریت ده‌ها هزار نقطه داده در یک شبکه ملی برق گسترش یابد.
- ویژگی سوم، ثبت و آرشیو داده تاریخی است که امکان تحلیل روند بلندمدت و گزارش‌گیری دقیق را فراهم می‌کند.
از دیگر ویژگی‌های مهم می‌توان به سیستم هشدار و آلارم هوشمند برای اطلاع‌رسانی فوری در شرایط غیرعادی، قابلیت افزونگی و تحمل خطا (Redundancy) برای تضمین پایداری عملیات حتی در صورت خرابی یک جزء، پشتیبانی از پروتکل‌های ارتباطی متعدد صنعتی برای یکپارچگی با تجهیزات مختلف، و رابط کاربری گرافیکی قابل تنظیم اشاره کرد که امکان طراحی نماهای سفارشی متناسب با نیاز هر صنعت را فراهم می‌سازد. مجموع این ویژگی‌ها است که سیستم اسکادا را به ابزاری قابل‌اتکا برای مدیریت زیرساخت‌های حیاتی تبدیل کرده است.

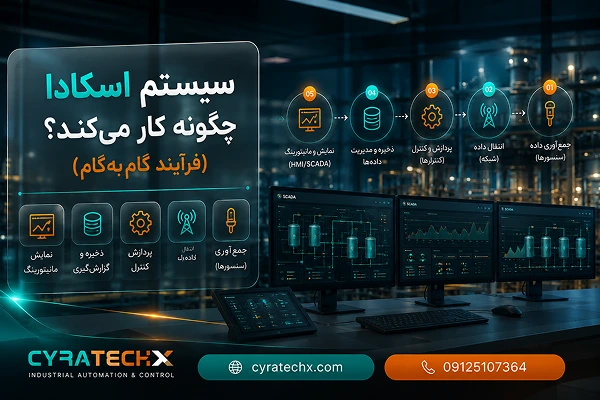

سیستم اسکادا چگونه کار می‌کند؟ (فرآیند گام‌به‌گام)
پس از آشنایی با اجزا و ویژگی‌ها، حال باید ببینیم این اجزا چگونه در کنار یکدیگر کار می‌کنند تا یک چرخه کامل نظارت و کنترل شکل بگیرد.
جمع‌آوری داده از سنسورها و تجهیزات میدانی
فرآیند از سنسورهای میدانی آغاز می‌شود؛ سنسورهایی که پارامترهایی مانند دما، فشار، سطح مخزن، جریان سیال یا وضعیت باز/بسته بودن یک شیر را اندازه‌گیری می‌کنند. این داده‌های خام به RTU یا PLC نزدیک به خود ارسال می‌شوند تا به فرمت دیجیتال قابل انتقال تبدیل شوند.
انتقال داده به مرکز کنترل
پس از تبدیل داده به فرمت دیجیتال، اطلاعات از طریق پروتکل‌های ارتباطی استاندارد صنعتی از طریق شبکه ارتباطی به سمت مرکز کنترل ارسال می‌شود. یکی از چالش‌های مهم در این مرحله، تضمین امنیت و صحت داده در حین انتقال است، به‌ویژه در پروژه‌هایی که از شبکه‌های عمومی یا بی‌سیم استفاده می‌کنند.
پردازش، نمایش و ذخیره‌سازی اطلاعات
در مرکز کنترل، سرور MTU داده‌های دریافتی را پردازش کرده و در پایگاه داده تاریخی (Historian Database) ذخیره می‌کند. این داده‌های تاریخی برای تحلیل روند، گزارش‌گیری و پیش‌بینی خرابی تجهیزات (نگهداری پیش‌بینانه) بسیار ارزشمند هستند. هم‌زمان، اطلاعات به‌صورت زنده روی صفحه HMI برای اپراتور نمایش داده می‌شود.
صدور فرمان و کنترل تجهیزات
در صورت نیاز به مداخله — چه به‌صورت خودکار توسط منطق از پیش تعریف‌شده در سیستم و چه به‌صورت دستی توسط اپراتور — فرمان کنترلی از مرکز کنترل به سمت RTU/PLC ارسال شده و در نهایت به تجهیز میدانی (مانند یک شیر یا موتور) اعمال می‌شود. این چرخه به‌صورت مداوم و در بازه‌های زمانی کوتاه (اغلب چند ثانیه یا حتی کسری از ثانیه) تکرار می‌شود.
منطق برنامه‌نویسی اسکادا و مدیریت هوشمند آلارم‌ها
بخش قابل‌توجهی از قدرت واقعی یک سیستم اسکادا، در منطق برنامه‌نویسی پشت‌صحنه آن نهفته است. مهندسان اسکادا با استفاده از ابزارهایی مانند اسکریپت‌نویسی داخلی نرم‌افزار، منطق نردبانی (Ladder Logic) در PLC، یا زبان‌های استاندارد IEC 61131-3، قوانین و شرایطی تعریف می‌کنند که سیستم بر اساس آن‌ها واکنش نشان دهد؛ برای مثال، «اگر فشار خط لوله از حد مشخصی بالاتر رفت، شیر اضطراری به‌صورت خودکار بسته شود». این منطقهای شرطی هستند که اسکادا را از یک ابزار صرفاً نمایشگر داده، به یک سیستم تصمیم‌گیر نیمه‌هوشمند تبدیل می‌کنند.
یکی از مهم‌ترین کاربردهای این منطق برنامه‌نویسی، مدیریت هوشمند آلارم‌ها است. در یک سایت صنعتی بزرگ، ممکن است هزاران نقطه داده هم‌زمان پایش شوند و اگر هر انحراف کوچک منجر به صدور یک هشدار جداگانه شود، اپراتور با انبوهی از آلارم‌های بی‌اهمیت مواجه می‌شود که اصطلاحاً به آن «سیل آلارم» (Alarm Flooding) گفته می‌شود.
مدیریت هوشمند آلارم شامل تعیین سطح اولویت برای هر هشدار (بحرانی، هشدار، اطلاع‌رسانی صرف)، فیلتر کردن آلارم‌های تکراری یا وابسته به یک ریشه مشترک، و اعمال تأخیر زمانی (Debounce) برای جلوگیری از صدور هشدار در نوسانات لحظه‌ای و بی‌اهمیت است. طراحی درست این منطق، مستقیماً بر سرعت واکنش اپراتور در شرایط بحرانی و در نهایت ایمنی کل سیستم تأثیر می‌گذارد.

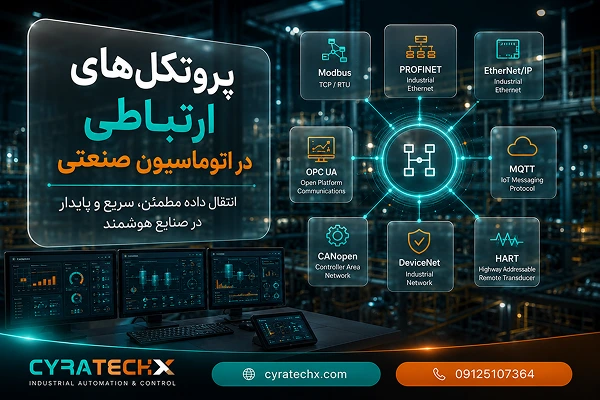

پروتکل‌های ارتباطی در اتوماسیون صنعتی
ارتباط میان اجزای مختلف یک سیستم اسکادا — از سنسور میدانی تا سرور مرکزی — بر پایه پروتکل‌های ارتباطی استاندارد صورت می‌گیرد. آشنایی با این پروتکل‌ها برای هر کسی که می‌خواهد درک عمیق‌تری از نحوه عملکرد اسکادا داشته باشد ضروری است.
Modbus یکی از قدیمی‌ترین و پرکاربردترین پروتکل‌های صنعتی است که به دلیل سادگی و متن‌باز بودن، هنوز هم به‌طور گسترده در تجهیزات RTU و PLC استفاده می‌شود. DNP3 (Distributed Network Protocol) پروتکلی است که به‌طور خاص برای صنایع برق و آب طراحی شده و از نظر امنیتی و قابلیت اطمینان نسبت به Modbus پیشرفته‌تر است. OPC و OPC UA استانداردی است که امکان تبادل داده میان نرم‌افزارهای مختلف صنعتی، صرف‌نظر از سازنده آن‌ها، را فراهم می‌کند و امروزه به‌عنوان استاندارد اصلی یکپارچه‌سازی در صنعت ۴.۰ شناخته می‌شود.
علاوه بر این‌ها، پروتکل‌هایی مانند IEC 60870-5-101/104 که عمدتاً در صنعت برق اروپا کاربرد دارد، و MQTT که به دلیل سبک بودن برای کاربردهای اینترنت اشیای صنعتی (IIoT) و ارتباطات بی‌سیم محبوبیت زیادی پیدا کرده، از دیگر پروتکل‌های مهم این حوزه هستند. انتخاب پروتکل مناسب باید بر اساس نوع صنعت، الزامات امنیتی، پهنای باند در دسترس و سازگاری با تجهیزات موجود صورت گیرد؛ چرا که هر پروتکل نقاط قوت و ضعف خاص خود را در زمینه سرعت، امنیت و پیچیدگی پیاده‌سازی دارد.
انواع معماری سیستم‌های اسکادا
سیستم‌های اسکادا در طول تاریخ خود چهار نسل معماری متفاوت را پشت سر گذاشته‌اند که هر نسل نقاط ضعف نسل قبل را برطرف کرده است.
اسکادا مونولیتیک (نسل اول)
در این نسل، سیستم‌های اسکادا کاملاً مستقل و بدون ارتباط با هر سیستم دیگری کار می‌کردند. هر شبکه اسکادا برای خود یک واحد جداگانه بود و امکان اشتراک‌گذاری داده با سیستم‌های دیگر عملاً وجود نداشت.
اسکادا توزیع‌شده (نسل دوم)
با ظهور شبکه‌های محلی (LAN)، پردازش اطلاعات میان چندین ایستگاه توزیع شد و امکان اشتراک وظایف پردازشی بین چند سیستم فراهم شد. این معماری باعث افزایش قابلیت اطمینان و کاهش تک‌نقطه‌ی خرابی (Single Point of Failure) گردید.
اسکادا شبکه‌ای و مبتنی بر وب (نسل سوم و چهارم)
نسل سوم با فراگیر شدن اینترنت و پروتکل TCP/IP، امکان اتصال چندین سیستم اسکادا به یکدیگر و اشتراک داده در سطح گسترده‌تر را فراهم کرد. نسل چهارم که امروزه به‌شدت مورد توجه است، به سمت اسکادای مبتنی بر ابر (Cloud SCADA) و اینترنت اشیای صنعتی (IIoT) حرکت کرده و امکان نظارت بر تجهیزات از طریق مرورگر وب و حتی اپلیکیشن موبایل را فراهم می‌سازد.
نقش داده‌های اسکادا در شبیه‌سازی فرآیندها
یکی از کاربردهای پیشرفته‌تر و کمتر شناخته‌شده سیستم‌های اسکادا، نقش آن‌ها در شبیه‌سازی فرآیندهای صنعتی است. داده‌های تاریخی که در طول ماه‌ها و سال‌ها توسط اسکادا جمع‌آوری و در پایگاه داده Historian ذخیره می‌شوند، منبعی ارزشمند برای ساخت دوقلوهای دیجیتال (Digital Twin) از تجهیزات و خطوط تولید محسوب می‌شوند. دوقلوی دیجیتال یک مدل مجازی و دقیق از یک فرآیند فیزیکی است که با استفاده از داده‌های واقعی اسکادا به‌روزرسانی می‌شود و امکان آزمایش سناریوهای مختلف بدون ریسک اختلال در عملیات واقعی را فراهم می‌کند.
با تحلیل الگوهای داده‌ای که اسکادا در طول زمان ثبت کرده، مهندسان می‌توانند رفتار تجهیزات را تحت شرایط مختلف (مانند تغییر دما، فشار یا بار کاری) شبیه‌سازی کرده و پیش از وقوع خرابی واقعی، نقاط ضعف احتمالی را شناسایی کنند. این رویکرد که به آن نگهداری پیش‌بینانه (Predictive Maintenance) گفته می‌شود، مستقیماً وابسته به کیفیت و حجم داده‌های جمع‌آوری‌شده توسط اسکادا است.
علاوه بر این، داده‌های اسکادا در آموزش مدل‌های یادگیری ماشین برای بهینه‌سازی مصرف انرژی، پیش‌بینی تقاضا و بهبود بازده کلی فرآیندهای تولید نیز نقش محوری ایفا می‌کنند؛ به همین دلیل، امروزه اسکادا نه‌فقط یک ابزار نظارتی، بلکه منبعی استراتژیک برای تصمیم‌گیری‌های داده‌محور در صنعت محسوب می‌شود.

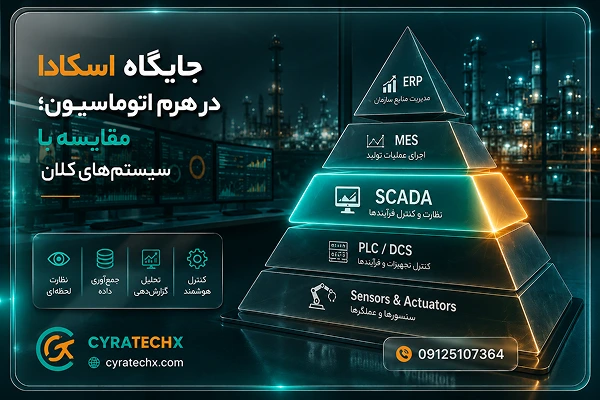

جایگاه اسکادا در هرم اتوماسیون؛ مقایسه با سیستم‌های کلان
برای درک بهتر جایگاه سیستم اسکادا در ساختار کلی یک سازمان صنعتی، معمولاً از مدل هرم اتوماسیون صنعتی (Automation Pyramid) استفاده می‌شود. این هرم از پنج سطح تشکیل شده است: در پایین‌ترین سطح، سطح میدانی (Field Level) قرار دارد که شامل سنسورها و عملگرهاست. سطح بالاتر، سطح کنترل (Control Level) است که PLC و RTU در آن قرار می‌گیرند. سطح سوم، سطح نظارتی (Supervisory Level) است که دقیقاً جایگاه سیستم اسکادا در این هرم محسوب می‌شود؛ یعنی جایی که داده‌های سطوح پایین‌تر جمع‌آوری، پردازش و برای تصمیم‌گیری نمایش داده می‌شوند.
سطح چهارم، سطح مدیریت تولید (MES – Manufacturing Execution System) است که وظیفه برنامه‌ریزی و زمان‌بندی تولید در سطح کارخانه را بر عهده دارد و از داده‌های اسکادا برای تصمیم‌گیری‌های عملیاتی استفاده می‌کند. بالاترین سطح هرم نیز سطح برنامه‌ریزی منابع سازمانی (ERP) است که به مدیریت کلان کسب‌وکار از جمله مالی، منابع انسانی و زنجیره تأمین می‌پردازد. تفاوت اصلی اسکادا با سیستم‌های کلان‌تر مانند MES و ERP در دامنه و افق زمانی تصمیم‌گیری است: اسکادا بر لحظه اکنون و کنترل بلادرنگ تمرکز دارد، در حالی که MES بر برنامه‌ریزی تولید در بازه ساعتی تا روزانه و ERP بر تصمیمات راهبردی بلندمدت سازمان متمرکز است. یکپارچه‌سازی صحیح این سطوح با یکدیگر، یکی از اصول اساسی موفقیت در پیاده‌سازی صنعت ۴.۰ محسوب می‌شود.
کاربرد سیستم اسکادا در صنایع مختلف
سیستم اسکادا امروزه در طیف وسیعی از صنایع به‌کار گرفته می‌شود. در ادامه به مهم‌ترین این حوزه‌ها می‌پردازیم.
کاربرد اسکادا در صنعت نفت، گاز و پتروشیمی
در صنعت نفت و گاز، سیستم اسکادا برای نظارت بر خطوط لوله انتقال نفت و گاز، ایستگاه‌های تقویت فشار، مخازن ذخیره‌سازی و پالایشگاه‌ها استفاده می‌شود. با توجه به گستردگی جغرافیایی این تأسیسات (که گاهی چندین استان یا حتی کشور را در بر می‌گیرد)، اسکادا نقش حیاتی در تشخیص نشتی، کنترل فشار و پیشگیری از حوادث ایمنی ایفا می‌کند.
کاربرد اسکادا در صنعت آب و فاضلاب
شرکت‌های آب و فاضلاب از اسکادا برای نظارت بر تصفیه‌خانه‌ها، ایستگاه‌های پمپاژ، مخازن ذخیره آب و شبکه توزیع استفاده می‌کنند. این سیستم امکان تشخیص سریع نشتی، کنترل کیفیت آب و مدیریت بهینه مصرف انرژی پمپ‌ها را فراهم می‌سازد.
کاربرد اسکادا در نیروگاه‌ها و شبکه‌های برق
در صنعت برق، سیستم اسکادا برای نظارت بر نیروگاه‌ها، پست‌های فوق‌توزیع و شبکه انتقال و توزیع برق به‌کار می‌رود. اسکادا در این حوزه معمولاً با سیستم‌های مدیریت انرژی (EMS) و مدیریت توزیع (DMS) ترکیب می‌شود تا پایداری شبکه سراسری برق تضمین شود.
کاربرد اسکادا در خطوط تولید و اتوماسیون صنعتی
در کارخانه‌ها و خطوط تولید، اسکادا برای نظارت بر عملکرد ماشین‌آلات، ردیابی میزان تولید، کنترل کیفیت و مدیریت انرژی مصرفی به‌کار می‌رود. ترکیب اسکادا با مفاهیم صنعت ۴.۰ مانند اینترنت اشیای صنعتی و تحلیل داده‌های بزرگ (Big Data)، امکان نگهداری پیش‌بینانه و بهینه‌سازی هوشمند فرآیند تولید را فراهم کرده است.
اهمیت اسکادا در اتوماسیون صنعتی
اگر بخواهیم اهمیت سیستم SCADA را در یک جمله خلاصه کنیم، باید بگوییم که اسکادا «چشم و مغز» یک عملیات صنعتی پراکنده است. بدون این سیستم، هیچ سازمانی نمی‌تواند به‌طور هم‌زمان بر ده‌ها یا صدها نقطه داده در نقاط مختلف جغرافیایی نظارت کند و در برابر رخدادهای غیرمنتظره واکنش سریع نشان دهد. اهمیت اسکادا صرفاً به کاهش هزینه‌های عملیاتی محدود نمی‌شود؛ این سیستم مستقیماً بر ایمنی جانی کارکنان، پایداری زیرساخت‌های حیاتی کشور (مانند شبکه برق و آب) و کیفیت نهایی محصولات تولیدی تأثیرگذار است.
از منظر کسب‌وکار نیز، اسکادا با فراهم‌کردن دید شفاف و لحظه‌ای از عملکرد عملیات، امکان تصمیم‌گیری سریع‌تر و دقیق‌تر مدیران را فراهم می‌کند و از این طریق مزیت رقابتی قابل‌توجهی برای سازمان‌هایی ایجاد می‌کند که آن را به‌درستی پیاده‌سازی کرده‌اند. به همین دلیل، امروزه اسکادا نه یک هزینه اضافی، بلکه یک سرمایه‌گذاری راهبردی برای هر سازمان صنعتی با مقیاس متوسط تا بزرگ محسوب می‌شود.
مزایا و معایب استفاده از سیستم اسکادا
مزایای پیاده‌سازی اسکادا برای کسب‌وکارها
پیاده‌سازی سیستم اسکادا مزایای متعددی برای سازمان‌های صنعتی به همراه دارد. از جمله مهم‌ترین این مزایا می‌توان به کاهش هزینه‌های عملیاتی از طریق کاهش نیاز به حضور فیزیکی اپراتورها در سایت‌های دورافتاده، افزایش سرعت واکنش به خطا و رخدادهای غیرمنتظره، امکان جمع‌آوری داده تاریخی برای تحلیل روند و تصمیم‌گیری مبتنی بر داده، افزایش ایمنی کارکنان با کاهش نیاز به حضور در محیط‌های پرخطر، و بهبود کارایی کلی فرآیند تولید از طریق نظارت پیوسته اشاره کرد.
محدودیت‌های سیستم‌های اسکادا
با وجود مزایای فراوان، سیستم‌های اسکادا با چالش‌هایی نیز مواجه هستند؛ از جمله هزینه بالای سرمایه‌گذاری اولیه، پیچیدگی یکپارچه‌سازی با سیستم‌های قدیمی (Legacy Systems)، نیاز به نیروی متخصص برای نگهداری و به‌روزرسانی، و وابستگی به زیرساخت ارتباطی پایدار در مناطق دورافتاده. یکی دیگر از چالش‌های مهم که به دلیل اهمیت بالای آن، در ادامه به‌طور مستقل و مفصل بررسی می‌شود، موضوع امنیت سایبری این سیستم‌هاست.
امنیت در سیستم‌های اسکادا و چالش‌های سایبری
از آنجا که بسیاری از زیرساخت‌های حیاتی کشورها — از جمله شبکه برق، آب، نفت و گاز — به سیستم‌های اسکادا متکی هستند، امنیت سایبری این سیستم‌ها اهمیتی حیاتی و حتی امنیت‌ملی پیدا کرده است. حمله سایبری موفق به یک سیستم اسکادا می‌تواند منجر به قطعی گسترده برق، آلودگی منابع آب یا حتی خسارات فیزیکی جبران‌ناپذیر شود. نمونه شناخته‌شده این تهدیدات، بدافزار Stuxnet بود که با هدف قرار دادن سیستم‌های کنترل صنعتی (ICS) طراحی شده بود و نشان داد حتی سیستم‌های ایزوله از اینترنت نیز می‌توانند در معرض خطر باشند.
چالش اصلی امنیت اسکادا از این واقعیت ناشی می‌شود که بسیاری از این سیستم‌ها در دهه‌های گذشته و بدون در نظر گرفتن تهدیدات سایبری امروزی طراحی شده‌اند و اتصال آن‌ها به شبکه‌های سازمانی یا اینترنت (برای بهره‌مندی از قابلیت‌های نظارت از راه دور) سطح حمله را به‌شدت افزایش داده است. برای مقابله با این تهدیدات، سازمان‌ها معمولاً از راهکارهایی مانند تفکیک شبکه عملیاتی (OT) از شبکه اطلاعاتی (IT) با استفاده از فایروال و DMZ، احراز هویت چندمرحله‌ای برای دسترسی به سیستم، رمزنگاری داده‌های در حال انتقال، پایش مستمر ترافیک شبکه برای شناسایی رفتار غیرعادی، و به‌روزرسانی منظم نرم‌افزار و وصله‌های امنیتی استفاده می‌کنند. رعایت استانداردهای بین‌المللی امنیت سیستم‌های کنترل صنعتی مانند IEC 62443 نیز امروزه به یکی از الزامات اصلی در پروژه‌های بزرگ‌مقیاس اسکادا تبدیل شده است.
مقایسه اسکادا با سایر سیستم‌ها
تفاوت SCADA با PLC
یکی از سوالات پرتکرار کاربرانی که به دنبال پاسخ به این پرسش هستند که سیستم اسکادا چیست، تفاوت آن با PLC است. در واقع این دو، اجزای مکمل یکدیگرند نه رقیب. PLC یک کنترل‌کننده سخت‌افزاری است که مستقیماً منطق کنترلی را روی تجهیزات میدانی اجرا می‌کند و می‌تواند به‌تنهایی و بدون اسکادا نیز کار کند، اما در این حالت امکان نظارت متمرکز و یکپارچه بر چندین نقطه پراکنده وجود نخواهد داشت. به بیان ساده، PLC «مغز اجرایی محلی» است، در حالی که اسکادا «لایه نظارتی و مدیریتی بالادستی» است که می‌تواند چندین PLC، RTU و HMI پراکنده در نقاط مختلف را به‌صورت یکپارچه مدیریت کند.
| معیار مقایسه | SCADA | PLC |
|---|---|---|
| نوع سیستم | پلتفرم نظارتی و مدیریتی بالادستی | کنترل‌کننده سخت‌افزاری اجرایی |
| محدوده کاربرد | مدیریت چندین نقطه پراکنده جغرافیایی | کنترل یک ماشین یا فرآیند محلی |
| قابلیت کار مستقل | معمولاً وابسته به PLC/RTU برای دریافت داده | می‌تواند به‌تنهایی و بدون اسکادا کار کند |
| نمایش داده و آلارم | دارای HMI گرافیکی پیشرفته و آرشیو تاریخی | معمولاً بدون رابط گرافیکی مستقل |
| سرعت پاسخ‌دهی | نظارتی، با تأخیر ثانیه‌ای قابل قبول | لحظه‌ای و بسیار سریع (میلی‌ثانیه) |
| کاربرد نمونه | نظارت بر شبکه سراسری آب یا برق | کنترل یک خط بسته‌بندی یا موتور |
تفاوت اسکادا و DCS
سیستم اسکادا و DCS (Distributed Control System) نیز اغلب با یکدیگر اشتباه گرفته می‌شوند، در حالی که کاربرد و فلسفه طراحی متفاوتی دارند. سیستم اسکادا عمدتاً برای نظارت و کنترل تأسیساتی طراحی شده که از نظر جغرافیایی پراکنده هستند، مانند خطوط لوله یا شبکه‌های توزیع آب و برق، و معمولاً بر پایه چرخه‌های Poll/Response (پرسش-پاسخ ادواری) کار می‌کند. در مقابل، DCS بیشتر برای فرآیندهای صنعتی متمرکز در یک سایت واحد، مانند پالایشگاه یا نیروگاه، طراحی شده و تمرکز آن بر کنترل پیوسته، دقیق و بسیار سریع فرآیند است، نه صرفاً نظارت از راه دور. به‌طور کلی، اگر اولویت پروژه نظارت بر تأسیسات پراکنده در مساحت جغرافیایی وسیع باشد، اسکادا انتخاب مناسب‌تری است؛ اما اگر پروژه نیازمند کنترل بسیار دقیق و لحظه‌ای یک فرآیند پیوسته در یک سایت متمرکز باشد، DCS معمولاً ترجیح داده می‌شود.
| معیار مقایسه | SCADA | DCS |
|---|---|---|
| پراکندگی جغرافیایی | مناسب تأسیسات پراکنده (چند شهر یا استان) | مناسب سایت واحد و متمرکز |
| فلسفه طراحی | نظارت و کنترل نظارتی از راه دور | کنترل پیوسته و دقیق فرآیند |
| روش ارتباط با میدان | چرخه Poll/Response ادواری | ارتباط پیوسته و بلادرنگ |
| سرعت و دقت کنترل | متوسط، مناسب تصمیمات نظارتی | بسیار بالا، مناسب فرآیندهای حساس |
| نمونه صنعت | خطوط لوله نفت و گاز، شبکه آب و برق | پالایشگاه، پتروشیمی، نیروگاه |
| مقیاس معمول پروژه | بزرگ و گسترده در سطح منطقهای | متمرکز در یک واحد صنعتی |
معرفی محبوب‌ترین نرم‌افزارهای اسکادا در بازار
نرم‌افزارهای اسکادا خارجی (مانند WinCC، Wonderware)
در بازار جهانی، نرم‌افزارهایی مانند WinCC از زیمنس، Wonderware (به‌روزنامه AVEVA)، iFIX از GE Digital و Ignition از شرکت Inductive Automation از شناخته‌شده‌ترین پلتفرم‌های اسکادا محسوب می‌شوند. هر یک از این نرم‌افزارها ویژگی‌ها و قابلیت‌های خاص خود را دارند و انتخاب میان آن‌ها معمولاً به نوع صنعت، مقیاس پروژه و سازگاری با تجهیزات موجود بستگی دارد.
جایگاه نرم‌افزارهای بومی و ایرانی اسکادا
در سال‌های اخیر، شرکت‌های دانش‌بنیان داخلی نیز اقدام به توسعه نرم‌افزارهای اسکادای بومی کرده‌اند که مزیت آن‌ها عمدتاً در پشتیبانی محلی، هزینه پایین‌تر و سازگاری بهتر با زیرساخت‌های داخلی است. با این حال، در پروژه‌های بزرگ‌مقیاس و حیاتی، همچنان نرم‌افزارهای خارجی به دلیل سابقه طولانی‌تر و اکوسیستم گسترده‌تر مورد استفاده قرار می‌گیرند.
آینده SCADA در صنعت هوشمند
آینده سیستم‌های اسکادا به‌طور تنگاتنگی با روند کلی تحول دیجیتال صنعت گره خورده است. یکی از مهم‌ترین مسیرهای پیش رو، مهاجرت هرچه بیشتر به اسکادای مبتنی بر ابر (Cloud SCADA) است که هزینه‌های زیرساختی را کاهش داده و امکان دسترسی از هر نقطه‌ای را فراهم می‌کند. روند دیگر، ادغام عمیق‌تر اسکادا با هوش مصنوعی و یادگیری ماشین است؛ به‌گونه‌ای که سیستم‌های آینده نه‌تنها داده را نمایش می‌دهند، بلکه قادر خواهند بود به‌صورت خودکار ناهنجاری‌ها را تشخیص داده و حتی پیش از وقوع خرابی، هشدارهای پیش‌بینانه صادر کنند.
گسترش اینترنت اشیای صنعتی (IIoT) نیز باعث خواهد شد تعداد نقاط داده متصل به سیستم‌های اسکادا به‌طور تصاعدی افزایش یابد و نیاز به معماری‌های مقیاس‌پذیرتر و امن‌تر بیش از پیش احساس شود. همچنین، با توجه به افزایش تهدیدات سایبری، انتظار می‌رود امنیت به‌جای یک لایه اضافه، از ابتدا در طراحی معماری سیستم‌های اسکادای نسل جدید گنجانده شود (رویکردی که به آن Security by Design گفته می‌شود). در مجموع، اسکادای آینده سیستمی هوشمندتر، متصل‌تر و در عین حال امن‌تر خواهد بود که نقش محوری‌تری در تحقق کارخانه‌ها و شهرهای هوشمند ایفا می‌کند.
مسیر یادگیری SCADA برای ورود به بازار کار
برای افرادی که قصد ورود به حوزه اتوماسیون صنعتی و به‌طور خاص یادگیری اسکادا را دارند، مسیر یادگیری معمولاً باید به‌صورت گام‌به‌گام و اصولی طی شود. نخستین گام، آشنایی با مبانی برق صنعتی و اتوماسیون است، از جمله درک مفاهیمی مانند سنسورها، عملگرها و مدارهای کنترلی پایه. گام دوم، یادگیری برنامه نویسی PLC و زبان های آن مانند Ladder Logic است، زیرا اسکادا معمولاً در تعامل مستقیم با PLC کار می‌کند و درک منطق کنترلی، پیش‌نیاز ضروری برای پیکربندی صحیح اسکادا محسوب می‌شود.
در گام سوم، یادگیرنده باید با پروتکل‌های ارتباطی صنعتی مانند Modbus و OPC آشنا شود، چرا که این پروتکل‌ها زبان مشترک ارتباط میان اجزای مختلف سیستم اسکادا هستند. گام چهارم، کار عملی با یکی از نرم‌افزارهای محبوب اسکادا مانند WinCC، Ignition یا نرم‌افزارهای بومی است؛ بسیاری از این پلتفرم‌ها نسخه‌های آموزشی یا رایگان برای یادگیری ارائه می‌دهند. در نهایت، توصیه می‌شود از طریق پروژه‌های عملی کوچک (مانند شبیه‌سازی یک خط تولید ساده) و در صورت امکان کارآموزی در شرکت‌های اتوماسیون صنعتی، تجربه عملی کسب شود؛ زیرا در این حوزه، تسلط عملی معمولاً اهمیت بیشتری نسبت به دانش صرفاً تئوری برای ورود موفق به بازار کار دارد.
سوالات متداول درباره سیستم اسکادا
پاسخ به رایج‌ترین سوالات درباره سیستم‌های اسکادا و اتوماسیون صنعتی
01 سیستم اسکادا چه تفاوتی با DCS دارد؟
سیستم اسکادا عمدتاً برای نظارت و کنترل تأسیساتی طراحی شده که از نظر جغرافیایی پراکنده هستند، در حالی که DCS بیشتر برای فرآیندهای صنعتی متمرکز در یک سایت واحد و با نیاز به کنترل پیوسته و بسیار دقیق به‌کار می‌رود.
02 آیا یادگیری اسکادا نیاز به برنامه‌نویسی دارد؟
دانش پایه‌ای از برنامه‌نویسی و منطق کنترلی مانند زبان‌های نردبانی یا Ladder Logic مفید است، اما اکثر نرم‌افزارهای اسکادا رابط گرافیکی و ابزارهای پیکربندی بدون کدنویسی پیچیده ارائه می‌دهند.
03 هزینه پیاده‌سازی سیستم اسکادا در یک کارخانه چقدر است؟
هزینه پیاده‌سازی اسکادا به عواملی مانند مقیاس پروژه، تعداد نقاط داده، نوع نرم‌افزار انتخابی، زیرساخت ارتباطی مورد نیاز و سطح افزونگی سیستم بستگی دارد.
04 آیا سیستم اسکادا امکان کنترل از راه دور و موبایل را دارد؟
بله، نسل‌های جدید سیستم‌های اسکادا، به‌ویژه اسکادای مبتنی بر وب و ابر، امکان نظارت و در بسیاری از موارد کنترل تجهیزات را از طریق مرورگر وب و اپلیکیشن‌های موبایل فراهم می‌کنند.
05 بهترین دوره یا منبع آموزشی اسکادا برای مبتدیان چیست؟
برای شروع، توصیه می‌شود ابتدا با مفاهیم پایه اتوماسیون صنعتی و PLC آشنا شوید، سپس پروتکل‌های ارتباطی مانند Modbus را یاد بگیرید و در نهایت با یکی از نرم‌افزارهای محبوب مانند WinCC یا Ignition کار عملی انجام دهید.
جمع‌بندی
در این مقاله به‌طور کامل بررسی کردیم که سیستم اسکادا چیست و چرا یکی از مهم‌ترین فناوری‌های زیربنایی در دنیای اتوماسیون صنعتی محسوب می‌شود. دیدیم که اسکادا از پنج جزء اصلی ، سنسورها و RTU/PLC، سیستم ارتباطی، MTU و HMI، تشکیل شده و با جمع‌آوری، پردازش و نمایش داده‌های میدانی، امکان نظارت و کنترل متمرکز بر تأسیسات پراکنده صنعتی را فراهم می‌سازد. همچنین با جایگاه اسکادا در هرم اتوماسیون، تفاوت آن با PLC و DCS، پروتکل‌های ارتباطی کلیدی، چالش‌های امنیت سایبری و چشم‌انداز آینده این فناوری در عصر صنعت هوشمند آشنا شدیم.
