اگر تا به حال وارد یک کارخانه شده باشید و از خودتان پرسیده باشید که چطور یک سنسور کوچک روی نوار نقاله، در نهایت باعث میشود مدیرعامل شرکت گزارش فروش ماهانه را روی داشبورد لپتاپش ببیند، جواب این سوال در یک مفهوم ساده اما قدرتمند نهفته است: هرم اتوماسیون صنعتی.
خیلی از مدیران تولید و مهندسان تازهکار، وقتی برای اولین بار با اصطلاحاتی مثل PLC، SCADA، MES و ERP روبهرو میشوند، دچار سردرگمی میشوند. کدامیک زیرمجموعه دیگری است؟ داده از کجا شروع میشود و به کجا میرسد؟ چرا سرمایهگذاری روی یک لایه بدون توجه به لایههای دیگر، نتیجهی دلخواه را نمیدهد؟
در این مقاله قصد داریم بهطور کامل و قدمبهقدم، هرم اتوماسیون صنعتی را برایتان باز کنیم؛ از پایینترین سطح یعنی سنسورهای فیزیکی روی خط تولید، تا بالاترین سطح یعنی سیستمهای برنامهریزی منابع سازمانی. اگر به دنبال درک درست معماری اتوماسیون کارخانه، آمادهسازی زیرساخت دیجیتال شرکت خود یا صرفاً یادگیری یک مفهوم پایهای اما حیاتی در صنعت ۴.۰ هستید، این راهنما دقیقاً همان چیزی است که نیاز دارید.
هرم اتوماسیون صنعتی چیست؟
هرم اتوماسیون صنعتی (Industrial Automation Pyramid) یک مدل مفهومی است که نشان میدهد سیستمهای مختلف داخل یک سازمان صنعتی، در چه سطحی از سلسلهمراتب تصمیمگیری و کنترل قرار میگیرند و داده چگونه بین این سطوح جریان پیدا میکند. این مدل معمولاً به شکل یک هرم پنجطبقه ترسیم میشود که هرچه به سمت بالای هرم حرکت کنیم، حجم داده کمتر اما ارزش تصمیمگیری آن بیشتر میشود؛ و برعکس، هرچه به سمت پایین هرم برویم، حجم داده بیشتر اما ماهیت آن لحظهایتر و عملیاتیتر است.
دلیل استفاده از شکل هرمی برای این مدل، نمایش دقیق همین رابطه معکوس بین حجم داده و سطح تصمیمگیری است. در پایه هرم، هزاران سیگنال در ثانیه از سنسورها و تجهیزات میدانی جمعآوری میشود، اما در راس هرم، تنها چند شاخص کلیدی عملکرد (KPI) برای تصمیمات کلان مدیریتی باقی میماند.
این مفهوم برای اولین بار در استانداردهای اتوماسیون صنعتی مانند ISA-95 بهطور رسمی تعریف شد و از آن زمان تاکنون، مبنای طراحی معماری فناوری اطلاعات و فناوری عملیاتی (IT/OT) در اغلب کارخانهها و صنایع بزرگ دنیا قرار گرفته است.
تفاوت هرم اتوماسیون با معماری RAMI 4.0 و ISA-95
بسیاری از افراد هرم اتوماسیون سنتی، مدل ISA-95 و مدل مرجع معماری صنعت ۴.۰ یعنی RAMI 4.0 را یکسان میدانند، در حالی که تفاوتهای مهمی بین آنها وجود دارد.
هرم اتوماسیون سنتی، یک مدل سلسلهمراتبی و خطی است؛ یعنی داده باید لزوماً از یک سطح به سطح بالاتر یا پایینتر خود منتقل شود و ارتباط مستقیم بین سطوح غیرمجاور (مثلاً ارتباط مستقیم یک سنسور با ERP) در این مدل جایی ندارد.
اما RAMI 4.0، که توسط پلتفرم صنعت ۴.۰ آلمان معرفی شده، یک مدل سهبعدی است که علاوه بر لایههای سلسلهمراتبی، دو محور دیگر یعنی چرخه عمر محصول و لایههای فناوری اطلاعات (از فیزیکی تا کسبوکار) را نیز در نظر میگیرد. در این مدل، ارتباطات مستقیم و افقی بین دستگاهها (مانند مفهوم IIoT) نیز مجاز و حتی توصیهشده است.
به زبان ساده: هرم اتوماسیون سنتی بیشتر برای درک جریان کنترل و داده در کارخانههای سنتی مناسب است، در حالی که RAMI 4.0 برای طراحی کارخانههای هوشمند و متصل به اینترنت اشیا صنعتی طراحی شده است. با این حال، هرم اتوماسیون هنوز هم به عنوان نقطه شروع و پایه آموزشی برای درک ساختار کلی اتوماسیون صنعتی، کاربرد گستردهای دارد.

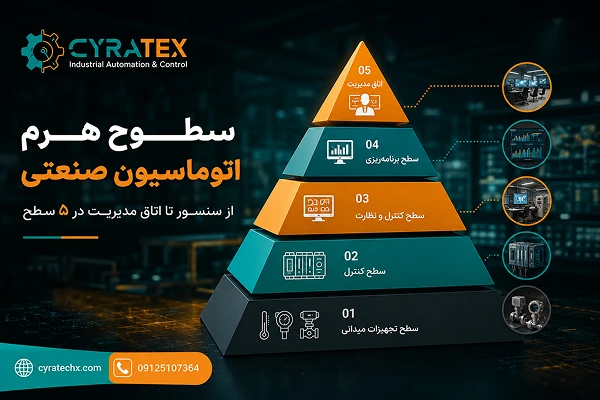

سطوح هرم اتوماسیون صنعتی
حالا که با مفهوم کلی هرم اتوماسیون آشنا شدید، بیایید هر یک از پنج سطح آن را بهطور کامل بررسی کنیم. درک درست هر سطح، به شما کمک میکند تصمیمات بهتری برای سرمایهگذاری در زیرساخت دیجیتال کارخانه خود بگیرید.
سطح صفر: فیلد و میدان (Field Level)
پایینترین و در واقع بنیادیترین لایه هرم اتوماسیون صنعتی، سطح میدان یا Field Level نام دارد. این لایه شامل تمام تجهیزات فیزیکی است که بهطور مستقیم با فرآیند تولید در تماس هستند.
در این سطح دو دسته اصلی تجهیزات وجود دارد:
- سنسورها (Sensors): دستگاههایی که پارامترهای فیزیکی مانند دما، فشار، رطوبت، سرعت، وزن یا موقعیت را اندازهگیری کرده و به سیگنال الکتریکی تبدیل میکنند. سنسورهای دما در کورههای صنعتی یا سنسورهای فشار در خطوط لوله، نمونههای رایج این دسته هستند.
- اکچویتورها (Actuators): برخلاف سنسورها که داده جمعآوری میکنند، اکچویتورها فرمان دریافت کرده و آن را به حرکت یا عمل فیزیکی تبدیل میکنند؛ مانند موتورهای الکتریکی، شیرهای پنوماتیکی و سیلندرهای هیدرولیکی.
نکته مهم درباره این سطح این است که سرعت پردازش داده در آن باید بلادرنگ (Real-time) و در حد میلیثانیه باشد، چرا که هرگونه تأخیر میتواند منجر به خطای فرآیندی، آسیب به تجهیزات یا حتی خطرات ایمنی جدی شود. به همین دلیل، کیفیت و دقت انتخاب سنسورها و اکچویتورها، مستقیماً روی عملکرد کل هرم اتوماسیون تأثیر میگذارد.
سطح یک: کنترل (Control Level: PLC)
بلافاصله بالاتر از سطح میدان، سطح کنترل قرار دارد که قلب تپنده اتوماسیون صنعتی محسوب میشود. اصلیترین بازیگر این سطح، PLC یا کنترلکننده منطقی برنامهپذیر (Programmable Logic Controller) است.
وظیفه PLC دریافت سیگنال از سنسورهای سطح میدان، پردازش آن بر اساس منطق برنامهنویسیشده، و سپس ارسال فرمان به اکچویتورها است. برای مثال، اگر سنسور دمای یک مخزن، افزایش بیش از حد دما را گزارش دهد، PLC بلافاصله فرمان بستهشدن شیر ورودی بخار را به اکچویتور مربوطه ارسال میکند؛ همه این فرآیند در کسری از ثانیه و بدون نیاز به دخالت انسان رخ میدهد.
علاوه بر PLC، در این سطح ممکن است تجهیزات دیگری مانند DCS (سیستم کنترل توزیعشده) برای صنایع پیوسته و بزرگمقیاس مانند پالایشگاهها و پتروشیمیها نیز استفاده شود. تفاوت اصلی PLC و DCS در این است که PLC معمولاً برای کنترل گسسته و ماشینهای مجزا مناسبتر است، در حالی که DCS برای کنترل فرآیندهای پیوسته و پیچیده در مقیاس بزرگ طراحی شده است.
قابلیت اطمینان بسیار بالا، زمان پاسخدهی سریع و توانایی کار در محیطهای سخت صنعتی (دما، رطوبت، ارتعاش)، از ویژگیهای کلیدی تجهیزات این سطح است.
سطح دو: نظارت و کنترل نظارتی (SCADA و HMI)
سطح دوم هرم اتوماسیون، وظیفه نظارت، کنترل نظارتی و تعامل انسان با ماشین را بر عهده دارد. دو مفهوم کلیدی در این سطح عبارتند از HMI و SCADA که اغلب با یکدیگر اشتباه گرفته میشوند.
HMI (رابط انسان و ماشین / Human Machine Interface) یک صفحه نمایش یا پنل است که معمولاً در کنار یک دستگاه یا خط تولید مشخص نصب میشود و اپراتور از طریق آن میتواند وضعیت آن دستگاه خاص را مشاهده کرده و دستورات سادهای مانند شروع، توقف یا تنظیم پارامترها را صادر کند. HMI معمولاً محدود به یک ماشین یا یک بخش کوچک از خط تولید است.
در مقابل، SCADA (کنترل نظارتی و جمعآوری داده / Supervisory Control and Data Acquisition) یک سیستم نرمافزاری گستردهتر است که داده را از چندین PLC و چندین بخش مختلف کارخانه یا حتی چندین سایت جغرافیایی متفاوت جمعآوری کرده و در یک داشبورد یکپارچه به اپراتورها و مهندسان نمایش میدهد. SCADA علاوه بر نمایش، امکاناتی مانند ثبت هشدار (Alarm)، ذخیرهسازی تاریخچه داده (Historian) و گزارشگیری را نیز فراهم میکند.
به بیان ساده: HMI مثل داشبورد یک خودرو است که فقط اطلاعات همان خودرو را نشان میدهد، اما SCADA مثل یک مرکز کنترل ترافیک است که وضعیت صدها خودرو را همزمان رصد میکند.
سطح سه: مدیریت اجرای تولید (MES)
با بالا رفتن از هرم اتوماسیون، به لایهای میرسیم که دیگر صرفاً درباره کنترل لحظهای تجهیزات نیست، بلکه درباره مدیریت کل فرآیند تولید صحبت میکند: سیستم اجرای تولید یا MES (Manufacturing Execution System).
MES پلی است میان دنیای عملیاتی (کف کارخانه) و دنیای مدیریتی (اتاق مدیران). این سیستم وظایف متعددی را پوشش میدهد، از جمله:
- ردیابی و شناسایی محصول در تمام مراحل تولید (Traceability)
- مدیریت و کنترل کیفیت در حین فرآیند تولید
- برنامهریزی و زمانبندی دقیق تولید بر اساس ظرفیت واقعی خطوط
- جمعآوری داده عملکرد تجهیزات برای محاسبه شاخصهایی مانند OEE (اثربخشی کلی تجهیزات)
- مدیریت مستندات تولید و دستورالعملهای کاری
یکی از بزرگترین ارزشهای MES این است که امکان پاسخگویی به سوالاتی مانند «این محصول دقیقاً در چه زمانی و با چه مواد اولیهای تولید شده است؟» را برای واحدهای صنایع غذایی، دارویی و خودروسازی که الزامات ردیابی سختگیرانهای دارند، فراهم میکند.
سطح چهار: برنامهریزی منابع سازمانی (ERP)
در راس هرم اتوماسیون صنعتی، به لایهای میرسیم که کاملاً از دنیای فنی فاصله گرفته و وارد دنیای کسبوکار میشود: ERP یا سیستم برنامهریزی منابع سازمانی (Enterprise Resource Planning).
ERP دیگر با سنسور، PLC یا حتی جزئیات لحظهای خط تولید کاری ندارد. این سیستم دادههای تجمیعشده و پردازششدهای که از لایه MES دریافت میکند را با سایر دادههای سازمانی مانند مالی، منابع انسانی، فروش، انبارداری و زنجیره تأمین ترکیب میکند تا امکان تصمیمگیریهای کلان و استراتژیک را برای مدیران ارشد فراهم آورد.
برای مثال، وقتی مدیرعامل یک شرکت گزارشی درباره سودآوری یک خط تولید خاص در سه ماهه اخیر میبیند، این گزارش نتیجه یک زنجیره طولانی است که از سیگنال یک سنسور ساده در سطح میدان شروع شده، از فیلتر PLC و SCADA عبور کرده، در MES تجمیع و تحلیل شده و در نهایت در ERP به یک عدد قابل تصمیمگیری تبدیل شده است.
نرمافزارهایی مانند SAP، Oracle ERP و مایکروسافت داینامیکس، از شناختهشدهترین سیستمهای ERP در این لایه هستند.

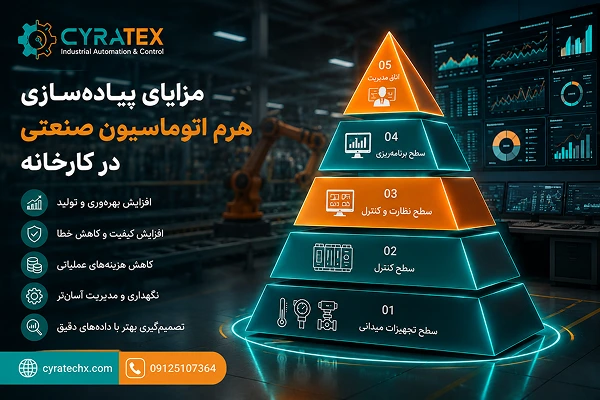

مزایای پیادهسازی هرم اتوماسیون صنعتی در کارخانه
پیادهسازی صحیح و یکپارچه تمام سطوح هرم اتوماسیون، مزایای قابلتوجهی برای سازمانهای صنعتی به همراه دارد.
افزایش بهرهوری و کاهش خطای انسانی
با اتوماسیون فرآیندهای تکراری در سطوح پایین هرم، وابستگی به دخالت مستقیم انسان در تصمیمات لحظهای به شدت کاهش مییابد. این موضوع نهتنها سرعت تولید را افزایش میدهد، بلکه خطاهای انسانی ناشی از خستگی، حواسپرتی یا کمبود تجربه را نیز به حداقل میرساند. علاوه بر این، جمعآوری خودکار داده در تمام سطوح، امکان شناسایی گلوگاههای تولید و بهینهسازی مستمر فرآیندها را فراهم میکند.
یکپارچگی داده و تصمیمگیری real-time
یکی از بزرگترین چالشهای سازمانهای صنعتی سنتی، وجود جزیرههای اطلاعاتی (Data Silos) است؛ یعنی دادههای تولید، کیفیت و مدیریت بهصورت جدا از هم نگهداری میشوند و ترکیب آنها زمانبر و پرخطاست. پیادهسازی کامل هرم اتوماسیون، این جزیرهها را از بین برده و امکان جریان یکپارچه داده از سطح میدان تا اتاق مدیریت را فراهم میکند. نتیجه این یکپارچگی، تصمیمگیری سریعتر، دقیقتر و مبتنی بر داده واقعی بهجای حدس و گمان است.
چالشها و موانع پیادهسازی هرم اتوماسیون
با وجود مزایای فراوان، پیادهسازی هرم اتوماسیون صنعتی بدون چالش نیست و شرکتها باید از قبل برای این موانع برنامهریزی کنند.
هزینه سرمایهگذاری اولیه
خرید و نصب تجهیزات سطح میدان، PLC، نرمافزارهای SCADA، MES و ERP، نیازمند سرمایهگذاری قابلتوجهی است که بهویژه برای کسبوکارهای کوچک و متوسط میتواند چالشبرانگیز باشد. علاوه بر هزینه خرید، باید هزینههای نگهداری، آموزش پرسنل و بهروزرسانیهای دورهای را نیز در نظر گرفت. توصیه میشود سازمانها یک برنامه فازبندیشده برای پیادهسازی این سیستمها تدوین کنند تا فشار مالی بهصورت یکجا وارد نشود.
یکپارچهسازی سیستمهای قدیمی (Legacy) با فناوریهای جدید
بسیاری از کارخانهها هنوز از تجهیزات و سیستمهای قدیمی که سالها پیش نصب شدهاند استفاده میکنند. این تجهیزات معمولاً پروتکلهای ارتباطی متفاوت و اختصاصی دارند که یکپارچهسازی آنها با نرمافزارهای مدرن SCADA یا MES را دشوار میسازد. راهحل معمول این مشکل، استفاده از گیتویها (Gateways) و پروتکلمبدلها است که داده تجهیزات قدیمی را به فرمتهای استاندارد مانند OPC-UA تبدیل میکنند.

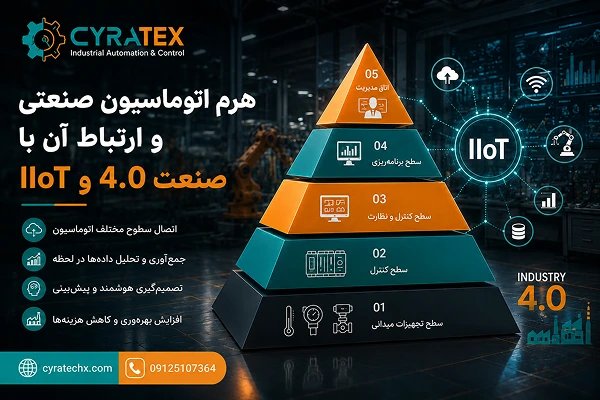

هرم اتوماسیون صنعتی و ارتباط آن با صنعت ۴.۰ و IIoT
با ظهور مفهوم صنعت ۴.۰، بسیاری این سوال را میپرسند که آیا هرم اتوماسیون صنعتی سنتی همچنان کاربرد دارد یا باید کاملاً کنار گذاشته شود؟ پاسخ این است که هرم اتوماسیون در حال تکامل است، نه حذفشدن.
نقش اینترنت اشیا صنعتی (IIoT) در تکامل هرم سنتی
اینترنت اشیا صنعتی (Industrial Internet of Things – IIoT) این امکان را فراهم میکند که سنسورها و تجهیزات میدانی، بهجای عبور اجباری از تمام لایههای هرم، بتوانند بهطور مستقیم داده خود را به پلتفرمهای ابری (Cloud) یا سیستمهای تحلیل داده ارسال کنند. این موضوع باعث میشود ساختار هرمی سنتی کمی «مسطحتر» شود، اما لایههای اصلی آن (میدان، کنترل، نظارت، اجرا، مدیریت) همچنان بهعنوان چارچوب مفهومی باقی میمانند.
آینده هرم اتوماسیون در عصر هوش مصنوعی صنعتی
با ورود هوش مصنوعی و یادگیری ماشین به صنعت، لایههای میانی هرم مانند SCADA و MES در حال تجهیز شدن به قابلیتهای تحلیل پیشبینانه (Predictive Analytics) هستند. برای مثال، سیستمهای نگهداری پیشبینانه (Predictive Maintenance) با تحلیل دادههای تاریخی سنسورها، میتوانند پیش از خرابی واقعی یک تجهیز، هشدار لازم را صادر کنند. این روند نشان میدهد که هرم اتوماسیون صنعتی، بهجای منسوخ شدن، در حال هوشمندتر شدن است.
سوالات متداول (FAQ)
۱. هرم اتوماسیون صنعتی چند سطح دارد؟ هرم اتوماسیون صنعتی معمولاً از پنج سطح تشکیل شده است: سطح میدان (سنسورها و اکچویتورها)، سطح کنترل (PLC/DCS)، سطح نظارت (SCADA/HMI)، سطح اجرای تولید (MES) و سطح مدیریت سازمانی (ERP).
۲. تفاوت SCADA و MES در هرم اتوماسیون چیست؟ SCADA وظیفه نظارت لحظهای و کنترل نظارتی بر تجهیزات و خطوط تولید را دارد و بیشتر روی دادههای آنی تمرکز میکند، در حالی که MES مسئول مدیریت کل فرآیند اجرای تولید، از جمله ردیابی محصول، کنترل کیفیت و زمانبندی تولید در بازههای زمانی طولانیتر است.
۳. آیا هرم اتوماسیون صنعتی هنوز در صنعت ۴.۰ کاربرد دارد؟ بله، هرچند مفاهیمی مانند IIoT و پلتفرمهای ابری ساختار سنتی را کمی مسطحتر کردهاند، اما لایههای اصلی هرم اتوماسیون همچنان بهعنوان چارچوب مفهومی پایه برای طراحی معماری اتوماسیون در صنعت ۴.۰ استفاده میشوند.
۴. تفاوت PLC و DCS در سطح کنترل هرم اتوماسیون چیست؟ PLC معمولاً برای کنترل گسسته و ماشینهای مجزا مناسبتر است و در خطوط تولید مجزا به کار میرود، در حالی که DCS برای کنترل فرآیندهای پیوسته و پیچیده در صنایعی مانند پالایشگاه و پتروشیمی طراحی شده است.
۵. چگونه میتوان سیستمهای قدیمی کارخانه را با هرم اتوماسیون مدرن یکپارچه کرد؟ معمولترین راهحل، استفاده از گیتویها و پروتکلمبدلهایی است که داده تجهیزات قدیمی را به پروتکلهای استاندارد صنعتی مانند OPC-UA تبدیل کرده و امکان ارتباط آنها با نرمافزارهای مدرن SCADA و MES را فراهم میکنند.
۶. آیا برای پیادهسازی MES حتماً باید ERP هم داشته باشیم؟ خیر، MES میتواند بهطور مستقل نیز پیادهسازی شود و ارزش زیادی برای مدیریت کف کارخانه ایجاد کند، اما بیشترین ارزش زمانی حاصل میشود که دادههای MES با ERP یکپارچه شده و به تصمیمات مدیریتی کلانتر متصل شوند.
جمع بندی
در این مقاله بهطور کامل بررسی کردیم که هرم اتوماسیون صنعتی چگونه بهعنوان یک نقشه راه مفهومی، پنج سطح اصلی یک سازمان صنعتی را از سطح میدان و سنسورها گرفته تا PLC، SCADA/HMI، MES و در نهایت ERP به هم متصل میکند. دیدیم که هرچه از پایه هرم به سمت راس آن حرکت میکنیم، حجم داده کاهش و ارزش استراتژیک آن افزایش مییابد. همچنین با مزایای کلیدی این معماری مانند افزایش بهرهوری و یکپارچگی داده، چالشهای واقعی پیادهسازی آن، و رابطه آن با مفاهیم مدرنتری مانند IIoT و صنعت ۴.۰ آشنا شدیم.
